UPPER HYD PIPING(TRAVEL) экскаватора колесного Hyundai R210W-9S

Код подсистемы:3120

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:2013. 4.30 REV.13D

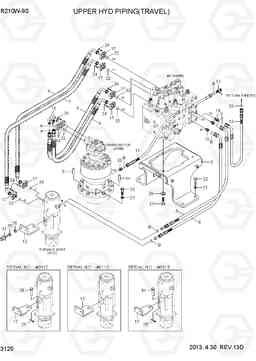

UPPER HYD PIPING(TRAVEL) R210W-9S

Поз.	Код	Наименование	Кол	Прим.
10	P930-082014	Шланг в сборе	1
11	31Q6-12430	сливной шланг в сборе	1
12	31Q6-13471	Кронштейн т / совместное	1
12	31Q6-13430	Кронштейн т / совместное	1
13	31Q9-11600	Выпускной клапан	1
14	31E4-3039	Палец для зуба ковша	1
15	31N8-11312	Колено 90	2
16	P173-120102	фланец гидрокси, сплит	4
17	P173-160104	фланец гидрокси, сплит	12
18	X500-110003	Разъем	2
19	X500-110017	Разъем	3
20	X500-430003	Разъем	1
21	S017-120356	Болт с шестигранной головкой (под шестигранник)	5
22	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
23	S017-20075D	Болт с шестигранной головкой (под шестигранник)	11
24	S109-100306	Болт с шестигранной головкой (под шестигранник)	32
25	S411-120006	Шайба пружинная	2
26	S441-12000B	Шайба	5
27	S441-200006	Шайба	15
28	S491-160702	Палец	1
29	S501-150001	контактный самоблокирующиеся	1
3	31Q6-17410	Кронштейн ва MCV	1
30	S621-014001	Кольцо уплотнительное (О-кольцо)	1
31	S981-202500	Пробка (заглушка)	2
32	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
33	Y171-024004	Кольцо уплотнительное (О-кольцо)	6
34	S491-160702	Палец	6
35	S501-150001	контактный самоблокирующиеся	6
4	31Q6-11240	Рукав высокого давления (РВД)	1
5	31Q6-11250	Рукав высокого давления (РВД)	1
6	31Q6-17431	Рукав высокого давления (РВД)	1
7	31Q6-17441	Рукав высокого давления (РВД)	1
8	P933-087023	Шланг в сборе	1
9	P933-087024	Шланг в сборе	1
A	S621-018001	О кольцо	2
B	S621-014001	Кольцо уплотнительное (О-кольцо)	7
