PILOT HYD PIPING(BASE 1) экскаватора колесного Hyundai R210W-9S
PILOT HYD PIPING(BASE 1) экскаватора колесного Hyundai R210W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3230
Наименование:PILOT HYD PIPING(BASE 1)
Версия:2012. 11.30 REV.12L

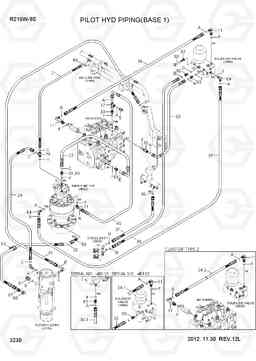

PILOT HYD PIPING(BASE 1) R210W-9S
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
11 | 31N6-25110 | Колено 90, долго | 2 | ||
17 | 31N6-66080 | Тест тройник | 1 | ||
18 | 31N8-40100 | Соединитель | 1 | ||
20 | P850-042022 | шланг в сборе син 0x45 | 1 | ||
21 | P910-082019 | Шланг в сборе | 1 | ||
23 | 31Q6-20230 | HOSE ASSY ORFS | 1 | ||
24 | P910-162030 | Шланг в сборе | 1 | ||
29 | P930-082013 | Шланг в сборе | 1 | ||
34-1 | X400-042042 | Шланг в сборе | 1 |
CLUSTER TYPE 1
|
|
34-2 | X400-042050 | Шалнг | 1 |
CLUSTER TYPE 2
|
|
35 | X400-042048 | Шалнг | 2 |
CLUSTER TYPE 1
|
|
35 | X400-042048 | Шалнг | 1 |
CLUSTER TYPE 1
|
|
35 | X400-042048 | Шалнг | 1 |
CLUSTER TYPE 2
|
|
36 | X400-042050 | Шалнг | 1 |
CLUSTER TYPE 1
|
|
37 | X400-062026 | Шланг в сборе | 1 | ||
39 | X400-062062 | шланг в сборе synf, ORFS | 1 | ||
45 | X420-042026 | Шланг в сборе | 1 | ||
5 | 31Q4-40620 | Датчик давления | 1 |
ATT PS, TYPE 1
|
|
5 | 31Q4-40860 | Датчик давления (переключатель, реле) | 1 |
ATT PS, TYPE 2
|
|
50 | X420-042057 | Шланг в сборе | 1 | ||
53 | 31L7-10190 | Зажим трубки | 1 | ||
57 | 31W5-70060 | Соединитель | 1 | ||
58 | P010-430002 | Соединитель | 1 | ||
59 | X500-110005 | Разъем | 2 | ||
60 | X500-110001 | Разъем | 3 |
CLUSTER TYPE 1
|
|
60 | X500-110001 | Разъем | 2 |
CLUSTER TYPE 1
|
|
60 | X500-110001 | Разъем | 2 |
CLUSTER TYPE 2
|
|
63 | X500-110013 | Разъем | 1 | ||
64 | X520-110001 | Штуцер 90 orfs | 2 | ||
66 | X520-110003 | Штуцер 90 orfs | 1 | ||
70 | X520-110020 | Штуцер 90 orfs | 1 | ||
71 | X530-110001 | Штуцер | 1 | ||
75 | X820-085353 | Тройник | 1 | ||
80 | S017-101156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
83 | S441-10000B | Шайба | 2 | ||
85 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
86 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
87 | S621-021001 | О кольцо | 1 | ||
88 | S653-810002 | Масленка | 1 | ||
91 | X710-100102 | Крышка | 1 | ||
92 | X500-110002 | Разъем | 1 | ||
93 | X500-110021 | Разъем | 1 |
HYMS
|
|
A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
E | S621-021001 | О кольцо | 3 | ||
F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
G | S631-014004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
H | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
J | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 |
