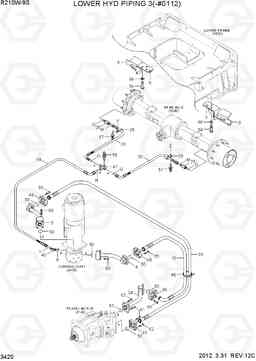

LOWER HYD PIPING 3(-#0112) экскаватора колесного Hyundai R210W-9S

Код подсистемы:3420

Наименование:LOWER HYD PIPING 3(-#0112)

Версия:2012. 3.31 REV.12C

LOWER HYD PIPING 3(-#0112) R210W-9S

Поз.	Код	Наименование	Кол	Прим.
10	P703-168317	Шланг в сборе	1
18	P923-063036	Шланг в сборе	1
20	P923-043020	Шланг в сборе	2
23	31Q6-41151	Шланг в сборе	1
25	31L7-10190	Зажим трубки	2
29	31N6-41170	Соединитель	2
34	31Q6-41160	Трубка	1
4	31Q6-41021	Трубка	1
43	X530-110002	Штуцер	1
45	S552-102370	Зажим	10
47	31N5-41030	Тройник mountingg	1
48	P173-160104	фланец гидрокси, сплит	6
49	31NA-12070	фланец гидрокси, сплит	4
5	31Q6-41031	Трубка	1
50	Y171-024004	Кольцо уплотнительное (О-кольцо)	5
51	Y171-027004	Кольцо уплотнительное (О-кольцо)	2
54	S017-16055D	Болт с шестигранной головкой (под шестигранник)	6
57	S037-102026	Болт	2
58	S037-103526	Болт	1
59	S109-100306	Болт с шестигранной головкой (под шестигранник)	12
60	S109-100406	Болт с шестигранной головкой (под шестигранник)	8
61	S109-140456	Болт с шестигранной головкой (под шестигранник)	2
62	S109-141306	Болт с шестигранной головкой (под шестигранник)	6
66	S411-160006	Шайба пружинная	6
68	31Q6-41270	PROTECTOR	2
8	31Q6-41200	Крышка LH	1
9	31Q6-41300	Крышка RH	1
B	S631-014004	Кольцо уплотнительное (О-кольцо)	1
G	S621-011001	Кольцо уплотнительное (О-кольцо)	4
H	S621-012001	Кольцо уплотнительное (О-кольцо)	2
M	Y161-014001	Кольцо уплотнительное (О-кольцо)	2
