LOWER HYD PIPING 3 экскаватора колесного Hyundai R210W-9S

Код подсистемы:3423

Наименование:LOWER HYD PIPING 3

Версия:2013. 2.28 REV.13B

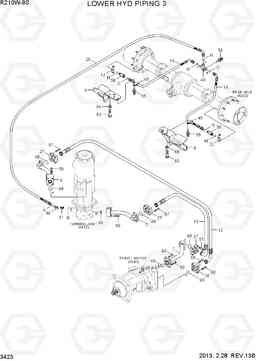

LOWER HYD PIPING 3 R210W-9S

Поз.	Код	Наименование	Кол	Прим.
12	31Q6-41270	PROTECTOR	2
13	31Q6-41151	Шланг в сборе	1
15	P703-168317	Шланг в сборе	1
16	P923-043020	Шланг в сборе	2
20	P923-063036	Шланг в сборе	1
27	P173-160104	фланец гидрокси, сплит	6
28	31NA-12070	фланец гидрокси, сплит	2
31	X500-110002	Разъем	1
38	31N6-41170	Соединитель	2
46	X860-525200	Колено 45, поворотный, ORFS	1
48	31N5-41030	Тройник mountingg	1
49	31L7-10190	Зажим трубки	2
5	31Q6-41021	Трубка	1
53	S017-16055D	Болт с шестигранной головкой (под шестигранник)	6
55	S037-102026	Болт	2
56	S037-103526	Болт	1
57	S019-100306	Болт с шестигранной головкой (под шестигранник)	12
58	S019-100406	Болт с шестигранной головкой (под шестигранник)	8
59	S109-140456	Болт с шестигранной головкой (под шестигранник)	2
6	31Q6-41031	Трубка	1
60	S109-141306	Болт с шестигранной головкой (под шестигранник)	6
66	S411-160006	Шайба пружинная	6
68	Y171-024004	Кольцо уплотнительное (О-кольцо)	5
69	Y171-027004	Кольцо уплотнительное (О-кольцо)	2
7	31Q6-41160	Трубка	1
8	31Q6-41200	Крышка LH	1
8	31Q6-41201	Крышка LH	1
9	31Q6-41300	Крышка RH	1
9	31Q6-41301	Крышка RH	1
B	S631-014004	Кольцо уплотнительное (О-кольцо)	1
G	S621-011001	Кольцо уплотнительное (О-кольцо)	4
H	S621-012001	Кольцо уплотнительное (О-кольцо)	2
M	Y161-014001	Кольцо уплотнительное (О-кольцо)	2
