Гидроцилиндр стрелы экскаватора гусеничного Hyundai R215LC-7(INDIA)
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R215LC-7(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:2013. 7.31 REV.13G

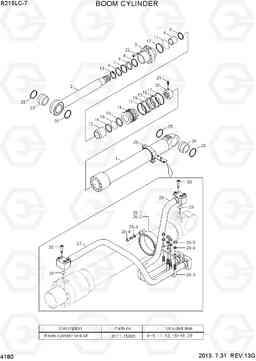

BOOM CYLINDER R215LC-7(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N6-50115 | цилиндр Ass'y, относительной влажности | 1 | ||
| * | 31N6-50115BG | Гидроцилиндр стрелы в сборе, правый | 1 |
COLOR CHNG
|
|
| * | 31N6-50125 | цилиндр Ass'y, LH | 1 | ||
| * | 31N6-50125BG | Гидроцилиндр стрелы в сборе, левый | 1 |
COLOR CHNG
|
|
| *-1 | 31Y1-15715 | Цилиндр | 1 |
W/O PIPE
|
|
| 1 | 31Y1-15725 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-099000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26060 | Кольцо | 1 | ||
| 14 | 31Y1-15815 | Поршень | 1 | ||
| 2 | 31Y1-15775 | ROD ASSY | 1 | ||
| 20 | 31YC-64030 | Гайка | 1 | ||
| 21 | S114-080144 | Комплект винтов | 1 | ||
| 22 | S109-160804 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31YC-11115 | Втулка поршневого пальца | 1 | ||
| 24 | 31YC-11245 | Втулка | 1 | ||
| 25 | Y000-080200 | Кольцо | 4 | ||
| 26 | 31Y1-15825 | Стяжной хомут | 2 | ||
| 26-1 | 31Y1-15835 | Хомут | 1 | ||
| 26-2 | 31YC-32310 | BAND | 1 | ||
| 26-3 | S071-022730 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 26-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26-5 | S201-101002 | Гайка | 4 | ||
| 26-6 | S411-100002 | Шайба пружинная | 8 | ||
| 27 | 31Y1-15845 | PIPE ASSY-R/LH | 1 | ||
| 27 | 31Y1-15855 | PIPE ASSY-R/RH | 1 | ||
| 28 | 31Y1-18220 | Трубка в сборе (B), левая | 1 | ||
| 28 | 31Y1-18230 | Трубка в сборе (B), правая | 1 | ||
| 3 | 31Y1-15805 | Сальник | 1 | ||
| 30 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-085030 | Втулка | 1 | ||
| 5 | Y191-092000 | Кольцо стопорное | 1 | ||
| K | 31Y1-15885 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-110004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP110 | Кольцо | 1 | ||
| K15 | Y420-120000 | Уплотнение | 1 | ||
| K16 | Y310-120000 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-120000 | Пыльник | 2 | ||
| K18 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-060003 | Кольцо | 2 | ||
| K29 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-085011 | уплотнение штока | 1 | ||
| K6 | Y220-085013 | уплотнение штока | 1 | ||
| K7 | Y180-085020 | Кольцо | 1 | ||
| K8 | Y240-085013 | Кольцевой буфер | 1 | ||
| K8 | Y240-085012 | Кольцевой буфер | 1 | ||
| K9 | Y110-085011 | стеклоочиститель пыли | 1 |
