Каталог запчастей
-
Hyundai
-
R22-7
- Поворотная платформа (рама)
Поворотная платформа (рама) экскаватора гусеничного Hyundai R22-7
Поворотная платформа (рама) экскаватора гусеничного Hyundai R22-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:SWING FRAME
Версия:2009. 5.31 REV.9E

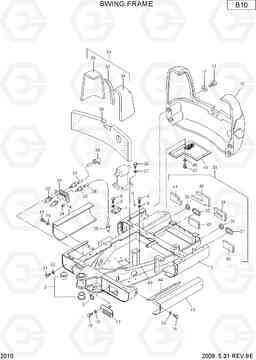

SWING FRAME R22-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | XJDH-04006 | FRAME-SWING | 1 |
INC 2
|
|
| 1 | XJDH-04561 | FRAME-SWING | 1 |
INC 2
|
|
| 10 | XJDH-04009 | WEIGHT-COUNTER | 1 | ||
| 11 | XJDH-00103 | Болт | 4 | ||
| 12 | XJDH-01396 | Шайба | 4 | ||
| 13 | XJDH-04010 | COVER(L) | 1 | ||
| 14 | XJDH-04011 | COVER(R) | 1 | ||
| 15 | XJDH-00035 | Болт | 6 | ||
| 16 | XJDH-00276 | Шайба | 6 | ||
| 17 | XJDH-01254 | Крышка | 1 | ||
| 18 | XJDH-00035 | Болт | 2 | ||
| 19 | XJDH-00276 | Шайба | 2 | ||
| 2 | XJDH-01400 | Втулка | 1 | ||
| 20 | XJDH-01399 | Корпус клапана (коллектор) | 1 | ||
| 21 | XJDH-00035 | Болт | 2 | ||
| 22 | XJDH-00276 | Шайба | 2 | ||
| 23 | XJDH-00373 | Масленка | 2 | ||
| 24 | XJDH-00379 | Пробка (заглушка) | 1 | ||
| 25 | XJDH-00517 | Соединитель | 3 | ||
| 26 | XJDH-00519 | CONNECTOR-90 | 1 | ||
| 27 | XJDH-04012 | TUBE-GREASE | 1 | ||
| 28 | XJDH-04013 | TUBE-GREASE | 1 | ||
| 29 | XJDH-00701 | Уплотнительная втулка | 1 | ||
| 3 | XJDH-00373 | Масленка | 1 | ||
| 30 | XJDH-04014 | Уплотнительная втулка | 1 | ||
| 31 | XJDH-00714 | RUBBER-TRIP | 1 | ||
| 32 | XJDH-04015 | RUBBER-TRIM | 1 | ||
| 33 | XJDH-04016 | URETHAN FOAM ASSY | 1 |
INC 34-37
|
|
| 34 | XJDH-04017 | URETHAN FOAM | 1 | ||
| 35 | XJDH-04018 | URETHAN FOAM | 1 | ||
| 36 | XJDH-04019 | URETHAN FOAM | 1 | ||
| 37 | XJDH-04020 | URETHAN FOAM | 1 | ||
| 38 | XJDH-04021 | URETHAN FORM ASSY | 1 |
INC 39-44
|
|
| 39 | XJDH-04022 | URETHAN FOAM | 1 | ||
| 4 | XJDH-03930 | Болт | 15 | ||
| 40 | XJDH-04023 | URETHAN FOAM | 1 | ||
| 41 | XJDH-04024 | URETHAN FOAM | 1 | ||
| 42 | XJDH-04025 | URETHAN FOAM | 1 | ||
| 43 | XJDH-04026 | URETHAN FOAM | 1 | ||
| 44 | XJDH-04027 | URETHAN FOAM | 1 | ||
| 45 | XJDH-04028 | Рукав высокого давления (РВД) | 1 | ||
| 46 | XJDH-04029 | NET | 1 | ||
| 47 | XJDH-00035 | Болт | 3 | ||
| 48 | XJDH-00276 | Шайба | 3 | ||
| 5 | XJDH-00280 | Шайба | 15 | ||
| 6 | XJDH-04007 | PIN-KNOCK | 2 | ||
| 7 | XJDH-04008 | Пластина | 1 | ||
| 8 | XJDH-00059 | Болт | 2 | ||
| 9 | XJDH-00278 | Шайба | 2 |
