UPPER FRAME PIPING 1 экскаватора гусеничного Hyundai R22-7
UPPER FRAME PIPING 1 экскаватора гусеничного Hyundai R22-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5080
Наименование:UPPER FRAME PIPING 1
Версия:

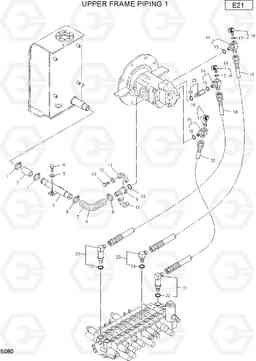

UPPER FRAME PIPING 1 R22-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | XJDH-00526 | BAND | 2 | ||
| 10 | XJDH-00342 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | XJDH-00508 | FLANGE-HALF | 2 | ||
| 12 | XJDH-00059 | Болт | 4 | ||
| 13 | XJDH-00278 | Шайба | 4 | ||
| 14 | XJDH-03449 | TEE | 3 |
INC 15
|
|
| 15 | XJDH-00331 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | XJDH-00386 | Пробка (заглушка) | 3 |
INC 17
|
|
| 17 | XJDH-00328 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 18 | XJDH-03450 | Шланг | 1 |
P1
|
|
| 19 | XJDH-03451 | Шланг | 1 |
P2
|
|
| 2 | XJDH-03445 | Шланг | 1 | ||
| 20 | XJDH-03452 | Шланг | 1 |
P3
|
|
| 21 | XJDH-00482 | ELBOW-MALE 90 | 2 |
INC 22
|
|
| 22 | XJDH-00331 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | XJDH-00472 | ELBOW-MALE 90 | 1 |
INC 24
|
|
| 24 | XJDH-00331 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | XJDH-03453 | Соединитель | 1 |
INC 26
|
|
| 26 | XJDH-00331 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | XJDH-03446 | PIPE-SUCTION | 1 | ||
| 4 | XJDH-02882 | Болт | 2 | ||
| 5 | XJDH-00278 | Шайба | 2 | ||
| 6 | XJDH-03447 | Шланг | 1 | ||
| 7 | XJDH-01151 | Пружина | 1 | ||
| 8 | XJDH-00526 | BAND | 2 | ||
| 9 | XJDH-03448 | PIPE-SUCTION(A) | 1 |
