UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R220LC-9A

Код подсистемы:3120

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:

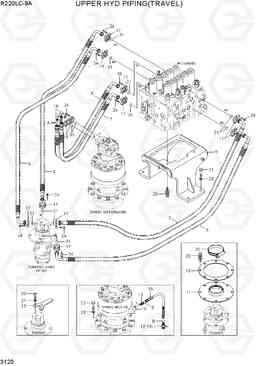

UPPER HYD PIPING(TRAVEL) R220LC-9A

Поз.	Код	Наименование	Кол	Прим.
10	31E4-3039	Палец для зуба ковша	1
11	31N1-40941	резиновая т / совместное	1
12	31N1-40951	Крышка Т / совместное	1
13	31N1-40961	Кронштейн т / совместное	1
14	X500-430003	Разъем	1
15	31N8-11322	Штуцер 90 orfs	2
16	P173-120102	фланец гидрокси, сплит	4
17	P173-160104	фланец гидрокси, сплит	20
18	31Q6-12430	сливной шланг в сборе	1
19	31Q9-11600	Выпускной клапан	1
19-1	S621-014001	Кольцо уплотнительное (О-кольцо)	1
20	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
21	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
22	S017-20075D	Болт с шестигранной головкой (под шестигранник)	11
23	S037-102026	Болт	8
24	S019-100306	Болт с шестигранной головкой (под шестигранник)	48
26	S037-124026	Болт	3
27	S411-140006	Шайба пружинная	3
28	S441-200006	Шайба	15
29	S520-130000	Зажим	1
3	31Q6-12200	Рукав высокого давления (РВД)	1
30	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
31	Y171-024004	Кольцо уплотнительное (О-кольцо)	10
4	31Q6-12210	Рукав высокого давления (РВД)	1
5	31Q6-12220	Рукав высокого давления (РВД)	1
6	31Q6-12230	Рукав высокого давления (РВД)	1
7	31Q6-12240	Рукав высокого давления (РВД)	1
8	31Q6-12250	Рукав высокого давления (РВД)	1
9	31Q6-13261	BRACKET-MCV MTG	1
A	S621-018001	О кольцо	2
B	S621-014001	Кольцо уплотнительное (О-кольцо)	1
