Гидроразводка (гидролинии) стрелы (5.68 м, стандартная) экскаватора гусеничного Hyundai R220LC-9A
Гидроразводка (гидролинии) стрелы (5.68 м, стандартная) экскаватора гусеничного Hyundai R220LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3400
Наименование:BOOM HYD PIPING(5.68M, STD)
Версия:2014. 1.31 REV.14A

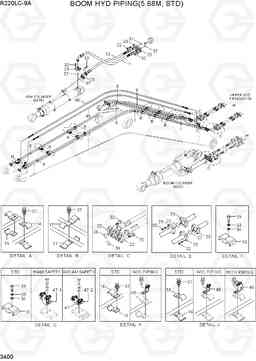

BOOM HYD PIPING(5.68M, STD) R220LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31Q6-50200 | Трубный зажим | 2 | ||
| 11 | P700-168322 | Шланг в сборе | 1 | ||
| 11 | 31Q6-55910 | HOSE ASSY-FLG(HI-GRADE) | 1 | ||
| 12 | P680-168323 | Шланг в сборе | 1 | ||
| 12 | 31Q6-55920 | HOSE ASSY-FLG(HI-GRADE) | 1 | ||
| 16 | 31E7-01711 | зажим в сборе | 12 | ||
| 17 | 31E7-01750 | зажим в сборе | 12 | ||
| 22 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 23 | P173-160104 | фланец гидрокси, сплит | 16 | ||
| 29 | S017-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S037-123526 | Болт | 24 | ||
| 32 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 56 | ||
| 33 | S403-12200B | Плоская шайба | 4 | ||
| 34 | S411-120006 | Шайба пружинная | 4 | ||
| 36 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 37 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 4 | 31Q6-50141 | Трубка | 1 | ||
| 45 | P910-086118 | Шланг в сборе | 1 | ||
| 46 | P910-086121 | Шланг в сборе | 1 | ||
| 47-1 | 31Q6-98750 | Терминал в сборе | 1 |
ARM SAFETY
|
|
| 47-2 | 31Q6-98730 | Терминал в сборе | 1 |
W/O ARM SAFETY
|
|
| 48 | 31Q6-98790 | Терминал в сборе | 2 |
W/O PIPING
|
|
| 49 | 31Q6-98770 | Терминал в сборе | 1 |
Q/CLAMP PIP
|
|
| 5 | 31Q6-50151 | Трубка | 1 | ||
| 6 | 31Q6-50160 | Трубка | 1 | ||
| 7 | 31Q6-50170 | Трубка | 1 | ||
| 8 | 31Q6-50180 | Трубка | 1 | ||
| 9 | 31Q6-50190 | Трубка | 1 |
