QUICK CLAMP PIPING экскаватора гусеничного Hyundai R220LC-9A

QUICK CLAMP PIPING экскаватора гусеничного Hyundai R220LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3450

Наименование:QUICK CLAMP PIPING

Версия:2013. 3.31 REV.13C

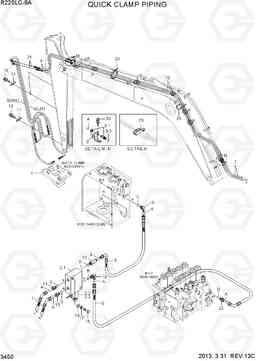

QUICK CLAMP PIPING R220LC-9A

Поз.	Код	Наименование	Кол	Прим.
1	@	QUICK CLAMP ASSY	1	SEE 3451-3456
10	P910-048119	Шланг в сборе	2	5.68 BM
10	P910-048098	Шланг в сборе	2	4.7 BM
11	34EA-91811	Трубный зажим	3
12	X511-104512	Соединитель	1
13	X500-110001	Разъем	2
14	X520-110001	Штуцер 90 orfs	1
15	S017-100506	Болт с шестигранной головкой (под шестигранник)	2
16	S037-103026	Болт	3
17	S411-100006	Шайба пружинная	2
18	S403-10200B	Плоская шайба	2
19	X520-110012	Штуцер 90 orfs	1
2	31Q6-91720	Электромагнитный клапан Q / зажим	1
2-1	B-34EA-91720	Корпус клапана (коллектор)	1
2-2	GS044200NC	Соленоид (электромагнитный клапан)	1
2-3	LTC0627VMD/DT	Соленоид (электромагнитная катушка)	1
20	S554-054300	Зажим	20
21	S621-011001	Кольцо уплотнительное (О-кольцо)	2
22	31NB-20140	Разъем	1
23	31L7-10200	Зажим трубки	5
24	S037-124026	Болт	5
3	31N8-95770	Терминал д / зажим	2
3	31N8-95771	TERMINAL-Q/CLAMP	2
3-1	S621-011001	Кольцо уплотнительное (О-кольцо)	4
3-2	X540-120001	Разъем ORFS	2
4	31Q6-91520	Трубка	1	2.92/2.4/3.9 AM
4	31Q6-91700	Трубка	1	2.0 AM
4	31Q6-91800	Трубка	1	2.065 AM
5	31Q6-91530	Трубка	1	2.92/2.4/3.9 AM
5	31Q6-91710	Трубка	1	2.0 AM
5	31Q6-91810	Трубка	1	2.065 AM
6	P915-048033	Шланг в сборе	2	2.92 AM
6	P915-048030	Шланг в сборе	2	2.0 AM
6	P915-048022	Шланг в сборе	2	2.4 AM
6	P915-048064	Шланг в сборе	2	3.9/2.065 AM
7	P920-048034	Шланг в сборе	2
8	P930-048019	Шланг в сборе	1
9	P930-042009	Шланг в сборе	1
A	S621-011001	Кольцо уплотнительное (О-кольцо)	8
B	S631-011001	Кольцо уплотнительное (О-кольцо)	4
C	S631-014001	Кольцо уплотнительное (О-кольцо)	1
D	S631-024004	Кольцо уплотнительное (О-кольцо)	1
