ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R220LC-9A

ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R220LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3540

Наименование:ARM SAFETY LOCK SYSTEM

Версия:2014. 7.31 REV.14G

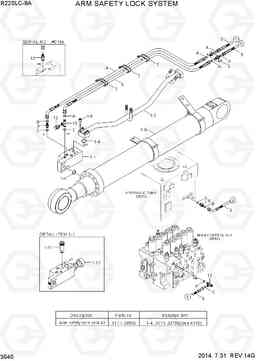

ARM SAFETY LOCK SYSTEM R220LC-9A

Поз.	Код	Наименование	Кол	Прим.
1	31Q6-52131	ARM SAFETY LOCK CYL	1
1	31Q6-56200	ARM SAFETY LOCK CYL	1	LONG REACH
1-0	@	ARM CYL SUB ASSY	1	SEE 4210, *-1
1-1	31Q6-55030	Клапан	1
1-1	31Q6-55031	Клапан	1
1-11	XKCH-00001	Клапан предохранительный (разгрузочный, сброса давления)	1
1-16	XKCH-00006	Ремкомплект / комплект уплотнений	1	NOT SHOWN
1-17	DCP-002A	CAP	1
1-2	31Y1-29520	Трубка в сборе	1
1-2	31Y1-29521	Трубка в сборе	1
1-2	31Y1-37080	Трубка в сборе	1	LONG REACH
1-6	S107-120556	Болт с шестигранной головкой (под шестигранник)	8
10	X511-104513	Соединитель	1
10	31NB-20130	Тройник тип запуска / тест	1
11	X820-045151	Тройник	1
12	31EK-11130	COUPLING-SCREW	1
2	31Q6-90210	termianl в сборе	1
3	P930-062063	Шланг в сборе	1
4	P930-062102	Шланг в сборе	1
4	P930-062152	Шланг в сборе	1	LONG REACH
5	P910-042037	Шланг в сборе	1
6	P930-042102	Шланг в сборе	1
6	P930-042152	Шланг в сборе	1	LONG REACH
7	31L7-10200	Зажим трубки	3
7	31L7-10200	Зажим трубки	6	LONG REACH
8	X500-110002	Разъем	1
9	X500-110011	Разъем	1
A	S621-011001	Кольцо уплотнительное (О-кольцо)	6
B	S621-012001	Кольцо уплотнительное (О-кольцо)	2
C	S631-011004	Кольцо уплотнительное (О-кольцо)	3
D	S631-014004	Кольцо уплотнительное (О-кольцо)	1
K	31Y1-29500	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K1-4	Y171-024004	Кольцо уплотнительное (О-кольцо)	2
