SINGLE ACTING MAIN PIPING KIT экскаватора гусеничного Hyundai R220LC-9A
SINGLE ACTING MAIN PIPING KIT экскаватора гусеничного Hyundai R220LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3650
Наименование:SINGLE ACTING MAIN PIPING KIT
Версия:

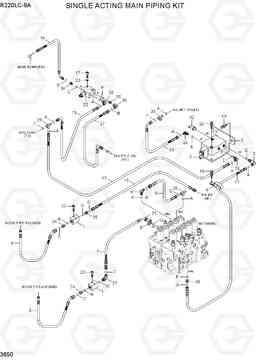

SINGLE ACTING MAIN PIPING KIT R220LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 31Q6-90320 | S/ACT MAIN PIPING KIT | 1 | ||
| 1 | 31N6-91540 | Совместное сборе шланг | 2 | ||
| 10 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | P910-042034 | Шланг в сборе | 1 | ||
| 12 | P910-042036 | Шланг в сборе | 1 | ||
| 13 | P913-163021 | Шланг в сборе | 1 | ||
| 14 | P930-062012 | Шланг в сборе | 1 | ||
| 15 | P930-042031 | Шланг в сборе | 1 | ||
| 16 | P930-042038 | Шланг в сборе | 1 | ||
| 17 | S015-060506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 18 | S037-102026 | Болт | 1 | ||
| 19 | S037-122526 | Болт | 2 | ||
| 2 | 31Q6-91220 | Соленоид (электромагнитный клапан) | 1 | ||
| 2-1 | EDH0427V-HD | Соленоид (электромагнитная катушка) | 1 |
NOT SHOWN
|
|
| 20 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S403-06200B | Плоская шайба | 2 | ||
| 24 | X500-110021 | Разъем | 2 | ||
| 25 | X500-110005 | Разъем | 1 | ||
| 26 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 27 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 28 | X820-045151 | Тройник | 1 | ||
| 29 | X820-065151 | Тройник | 1 | ||
| 3 | 31Q6-90381 | Кронштейн золь клапана | 1 | ||
| 30 | X820-065251 | Тройник | 1 | ||
| 32 | 31Q4-40830 | Датчик давления | 1 | ||
| 33 | 31Q9-20130 | Клапан основного насоса | 1 | ||
| 34 | X500-110011 | Разъем | 1 | ||
| 35 | 31N6-25070 | фильтр последний охранник | 1 | ||
| 36 | X850-525200 | Колено 90, поворотный, ORFS | 1 | ||
| 37 | P930-062036 | Шланг в сборе | 1 | ||
| 38 | X500-110013 | Разъем | 1 | ||
| 39 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 4 | 31L7-10250 | Зажим трубки, Ins одного | 1 | ||
| 5 | 31N6-25110 | Колено 90, долго | 1 | ||
| 6 | 31Q6-90481 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31Q6-90470 | Рукав высокого давления (РВД) | 1 | ||
| 8 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 8 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 9 | P910-042008 | Шланг в сборе | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S621-021001 | О кольцо | 4 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| G | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 |
