CONSOLE BOX 1(LH) экскаватора гусеничного Hyundai R220LC-9A
CONSOLE BOX 1(LH) экскаватора гусеничного Hyundai R220LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6110
Наименование:CONSOLE BOX 1(LH)
Версия:

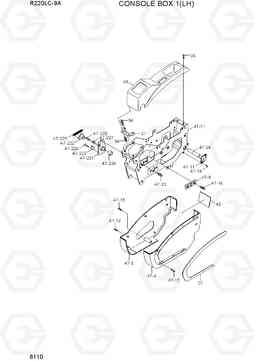

CONSOLE BOX 1(LH) R220LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 21 | 71Q6-21610 | Кронштейн консольный до | 1 | ||
| 22 | 71Q6-22031 | крышку консоли отделка | 1 | ||
| 36 | S002-06015B | SCREW-TRUS HEAD | 2 | ||
| 42 | 71Q8-22671 | PROTECTOR | 1 | ||
| 47 | @ | MIDDLE PLATE SUB ASSY | 1 | ||
| 47-11 | 71Q8-23600 | Крышка консоли | 1 | ||
| 47-12 | S002-06010B | SCREW-TRUS HEAD | 12 | ||
| 47-14 | S002-05015B | SCREW-TRUS HEAD | 2 | ||
| 47-15 | S151-040156 | SCREW-TAPPING | 1 | ||
| 47-16 | S035-081556 | Болт | 4 | ||
| 47-2 | 71Q8-22220 | рамка в сборе LH | 1 | ||
| 47-21 | 71Q8-23110 | Центральная рама ва | 1 | ||
| 47-22 | 71Q6-20920 | Кронштейн безопасности в сборе | 1 | ||
| 47-221 | 71Q6-20930 | Кронштейн ниже | 1 | ||
| 47-222 | 71Q6-20960 | Кронштейн верхний | 1 | ||
| 47-223 | 21N8-20300 | Переключатель микро | 1 | ||
| 47-224 | S731-020015 | Втулка | 1 | ||
| 47-225 | 71N6-21610 | Пружина | 1 | ||
| 47-226 | S161-030152 | Винт с крестообразным шлицем | 2 | ||
| 47-227 | 71Q6-22840 | PLATE-STOPPER | 1 | ||
| 47-228 | S131-051526 | SCREW-W/WASHER | 1 | ||
| 47-23 | S035-061526 | Болт | 2 | ||
| 47-24 | S731-020020 | Втулка | 2 | ||
| 47-4 | 71Q8-22011 | покрытия консоль, LH | 1 | ||
| 47-5 | 71Q8-23591 | покрытия консоль, относительной влажности | 1 | ||
| 47-8 | 71Q8-22210 | Картер (корпус) | 2 | ||
| 48 | 71Q6-22060GG | Консоль прикрыть LH | 1 | ||
| 54 | S035-061526 | Болт | 2 |
