ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R220NLC-9A

ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R220NLC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3540

Наименование:ARM SAFETY LOCK SYSTEM

Версия:2014. 8.31 REV.14H

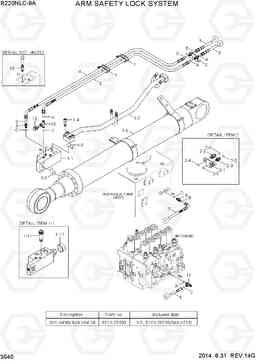

ARM SAFETY LOCK SYSTEM R220NLC-9A

Поз.	Код	Наименование	Кол	Прим.
1	31Q6-52131	ARM SAFETY LOCK CYL	1
1-0	@	ARM CYL SUB ASSY	1	SEE 4210, *-1
1-1	31Q6-55030	Клапан	1
1-1	31Q6-55031	Клапан	1
1-11	XKCH-00001	Клапан предохранительный (разгрузочный, сброса давления)	1
1-16	XKCH-00006	Ремкомплект / комплект уплотнений	1	NOT SHOWN
1-17	DCP-002A	CAP	1
1-2	31Y1-29520	Трубка в сборе	1
1-2	31Y1-29521	Трубка в сборе	1
1-4	S107-120556	Болт с шестигранной головкой (под шестигранник)	8
10	X511-104513	Соединитель	1
10	31NB-20130	Тройник тип запуска / тест	1
11	X820-045151	Тройник	1
12	31EK-11130	COUPLING-SCREW	1
2	31Q6-90210	termianl в сборе	1
2-1	31Q6-90221	Кронштейн	1
2-2	X540-120002	Разъем ORFS	1
2-3	X540-120001	Разъем ORFS	1
2-4	S621-012001	Кольцо уплотнительное (О-кольцо)	2
2-5	S621-011001	Кольцо уплотнительное (О-кольцо)	2
3	P930-062056	Шланг в сборе	1
4	P930-062104	Шланг в сборе	1	5.65M, BM STD
4	P930-062098	Шланг в сборе	1	5.20M, BM SHORT
4	P930-062103	Шланг в сборе	1	5.55M, BM SHORT
5	P910-042030	Шланг в сборе	1
6	P930-042104	Шланг в сборе	1	5.65M, BM STD
6	P930-042098	Шланг в сборе	1	5.20M, BM SHORT
6	P930-042103	Шланг в сборе	1	5.55M, BM SHORT
7	31L7-10200	Зажим трубки	2
8	X500-110002	Разъем	1
9	X500-110011	Разъем	1
A	S621-011001	Кольцо уплотнительное (О-кольцо)	4
B	S621-012001	Кольцо уплотнительное (О-кольцо)	4
C	S631-011004	Кольцо уплотнительное (О-кольцо)	3
D	S631-014004	Кольцо уплотнительное (О-кольцо)	1
K	31Y1-29500	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K1-3	Y171-024004	Кольцо уплотнительное (О-кольцо)	2
