ARM SAFETY LOCK SYSTEM(ADJUST BOOM) экскаватора гусеничного Hyundai R220NLC-9A

ARM SAFETY LOCK SYSTEM(ADJUST BOOM) экскаватора гусеничного Hyundai R220NLC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3545

Наименование:ARM SAFETY LOCK SYSTEM(ADJUST BOOM)

Версия:2014. 7.31 REV.14G

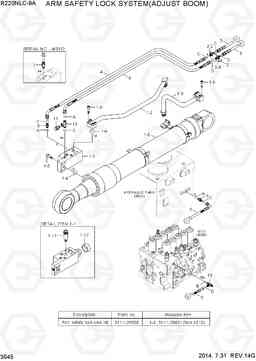

ARM SAFETY LOCK SYSTEM(ADJUST BOOM) R220NLC-9A

Поз.	Код	Наименование	Кол	Прим.
1	31Q6-55210	ARM CYL-SAFETY LOCK	1
1-0	@	ARM CYL SUB ASSY	1	SEE 4215, *-1
1-1	31Q6-55030	Клапан	1
1-1	31Q6-55031	Клапан	1
1-11	XKCH-00001	Клапан предохранительный (разгрузочный, сброса давления)	1
1-17	DCP-002A	CAP	1
1-2	31Y1-39110	Трубка в сборе	1
1-3	31Y1-39100	Трубка в сборе (B)	2
1-4	Y171-024004	Кольцо уплотнительное (О-кольцо)	3
1-5	S107-120556	Болт с шестигранной головкой (под шестигранник)	2
1-6	S107-120554	Болт	8
10	X820-045151	Тройник	1
11	31EK-11130	COUPLING-SCREW	1
2	31N6-90660	termianl безопасности ВВЛ	1
2-2	X540-120002	Разъем ORFS	1
2-3	X540-120001	Разъем ORFS	1
3	P930-062058	Шланг в сборе	1
4	P930-062112	Шланг в сборе	1
5	P910-042032	Шланг в сборе	1
6	P930-042112	Шланг в сборе	1
7	X511-104513	Соединитель	1
7	31NB-20130	Тройник тип запуска / тест	1
8	X500-110011	Разъем	1
9	X500-110002	Разъем	1
A	S631-014004	Кольцо уплотнительное (О-кольцо)	3
B	S631-011004	Кольцо уплотнительное (О-кольцо)	1
C	S621-012001	Кольцо уплотнительное (О-кольцо)	4
D	S621-011001	Кольцо уплотнительное (О-кольцо)	4
K	31Y1-29500	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
