UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R235LCR-9
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R235LCR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2014. 2.28 REV.14B

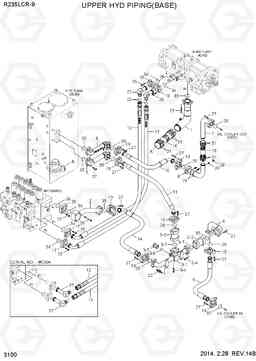

UPPER HYD PIPING(BASE) R235LCR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q6-14500 | ва всасывающий трубопровод | 1 | ||
| 10 | 31Q6-14591 | Шланг в сборе | 1 | ||
| 11 | 31Q6-14600 | Шланг в сборе | 1 | ||
| 12 | 31Q6-14740 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31Q6-14640 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31Q6-14641 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31Q6-15880 | HOSE ASSY(HI-GRADE) | 1 | ||
| 13 | 31Q6-14750 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31Q6-14650 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31Q6-14651 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31Q6-15890 | HOSE ASSY(HI-GRADE) | 1 | ||
| 14 | 31Q6-14670 | Шланг в сборе | 1 | ||
| 15 | 31N8-13090 | Шланг | 1 | ||
| 16 | P760-102030 | Рукав высокого давления (РВД) | 1 | ||
| 17 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 18 | P174-160115 | фланец раскол | 4 | ||
| 19 | P173-240107 | фланец гидрокси, сплит | 16 | ||
| 2 | 31Q6-14530 | ва в обратном трубопроводе | 1 | ||
| 20 | 31Q6-11030 | Фланец | 1 | ||
| 21 | 31N6-11190 | Зажим | 4 | ||
| 22 | 31NA-12050 | Колено 90 ORFS | 2 | ||
| 23 | S037-123526 | Болт | 4 | ||
| 24 | S070-024949 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 56 | ||
| 28 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S205-10100B | Гайка | 4 | ||
| 3 | 31Q6-14540 | трубы югу сборе возврат | 1 | ||
| 3-1 | 31Q6-14550 | ва в обратном трубопроводе | 1 | ||
| 3-2 | 31Q6-11110 | проверить обратный клапан | 1 | ||
| 3-3 | 31Q6-11120 | проверить обратный клапан | 1 | ||
| 3-4 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3-5 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 3-6 | S621-021001 | О кольцо | 1 | ||
| 3-7 | Y172-003004 | О кольцо | 2 | ||
| 30 | S441-10000B | Шайба | 4 | ||
| 31 | S572-640006 | Зажим | 4 | ||
| 32 | S621-021001 | О кольцо | 2 | ||
| 33 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 34 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 35 | Y172-003004 | О кольцо | 12 | ||
| 36 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | 31NB-10370 | локоть ORFS | 2 | ||
| 4 | 31Q6-14570 | ва в обратном трубопроводе | 1 | ||
| 5 | 31Q6-14610 | ва в обратном трубопроводе | 1 | ||
| 6 | 31Q6-14660 | в сборе обратный трубопровод | 1 | ||
| 7 | 31Q6-14711 | ва в обратном трубопроводе | 1 | ||
| 8 | 31Q6-14720 | ва в обратном трубопроводе | 1 | ||
| 9 | 31Q6-14580 | Шланг в сборе | 1 |
