UPPER HYD PIPING(ATTACH) экскаватора гусеничного Hyundai R235LCR-9

Код подсистемы:3110

Наименование:UPPER HYD PIPING(ATTACH)

Версия:2014. 1.31 REV.14A

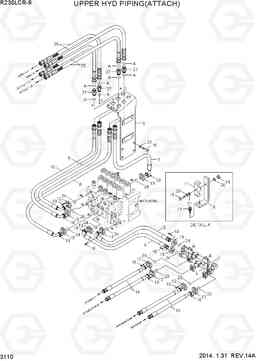

UPPER HYD PIPING(ATTACH) R235LCR-9

Поз.	Код	Наименование	Кол	Прим.
1	31Q6-14200	Трубка	1
10	31Q6-14421	Рукав высокого давления (РВД)	1
11	31Q6-11330	Зажим	2
12	P173-120102	фланец гидрокси, сплит	8
13	P173-160104	фланец гидрокси, сплит	16
14	P684-128314	Шланг в сборе	4
14	P683-128314	Шланг в сборе	4
14	31Q6-15930	HOSE ASSY-FLG(HI-GRADE)	4
15	S017-120906	Болт с шестигранной головкой (под шестигранник)	2
16	S017-16035D	Болт с шестигранной головкой (под шестигранник)	4
17	S037-123026	Болт	4
18	S109-100306	Болт с шестигранной головкой (под шестигранник)	48
19	S205-12100B	Гайка	2
2	31Q6-14210	Трубка	1
20	S403-12200B	Плоская шайба	4
21	S411-120006	Шайба пружинная	2
22	S441-160006	Шайба	4
23	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
24	Y171-024004	Кольцо уплотнительное (О-кольцо)	8
25	P914-168033	Шланг в сборе	2
25	P913-168033	Шланг в сборе	2
26	P914-168034	Шланг в сборе	2
26	P913-168034	Шланг в сборе	2
27	X540-120005	Разъем	4
3	31Q6-14262	Пластина	1
4	31Q6-14270	Кронштейн	2
5	31Q6-14400	Шланг в сборе	1
6	31Q6-14410	Шланг в сборе	1
7	31Q6-14451	Рукав высокого давления (РВД)	1
8	31Q6-14441	Рукав высокого давления (РВД)	1
9	31Q6-14431	Рукав высокого давления (РВД)	1
A	S621-021001	О кольцо	8
