SINGLE ACTING MAIN PIPING KIT экскаватора гусеничного Hyundai R235LCR-9
SINGLE ACTING MAIN PIPING KIT экскаватора гусеничного Hyundai R235LCR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3650
Наименование:SINGLE ACTING MAIN PIPING KIT
Версия:2012. 8.31 REV.12H

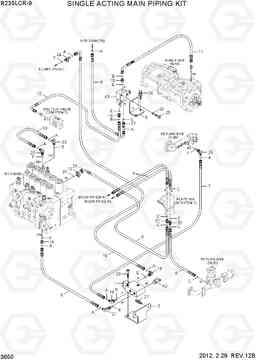

SINGLE ACTING MAIN PIPING KIT R235LCR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-11 | 34Q6-90310 | S/ACT MAIN PIPING KIT | 1 | ||
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 3620
|
|
| 1 | 31Q6-91220 | Соленоид (электромагнитный клапан) | 1 | ||
| 1-1 | EDH0427V-HD | Соленоид (электромагнитная катушка) | 1 |
NOT SHOWN
|
|
| 10 | P930-042094 | Шланг в сборе | 1 | ||
| 10 | P930-042084 | Шланг в сборе | 1 | ||
| 11 | P930-062013 | Шланг в сборе | 1 | ||
| 12 | P930-062047 | Шланг в сборе | 1 | ||
| 13 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 14 | 31N6-25070 | фильтр последний охранник | 1 | ||
| 15 | X500-110011 | Разъем | 1 | ||
| 16 | X500-110013 | Разъем | 1 | ||
| 17 | X511-104514 | Соединитель | 1 | ||
| 18 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 19 | P910-042008 | Шланг в сборе | 1 | ||
| 2 | 31Q6-90381 | Кронштейн золь клапана | 1 | ||
| 20 | X520-110012 | Штуцер 90 orfs | 2 | ||
| 21 | 31N6-25110 | Колено 90, долго | 1 | ||
| 23 | X820-045151 | Тройник | 1 | ||
| 24 | X820-065251 | Тройник | 1 | ||
| 25 | S015-060506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S035-082526 | Болт | 2 | ||
| 27 | S037-122526 | Болт | 2 | ||
| 28 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 34Q6-90451 | Кронштейн | 1 | ||
| 30 | S403-06200B | Плоская шайба | 2 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 32 | X540-120005 | Разъем | 1 | ||
| 32 | X540-120005 | Разъем | 1 | ||
| 32 | X540-120005 | Разъем | 2 | ||
| 4 | 34Q6-90330 | Рукав высокого давления (РВД) | 1 | ||
| 42 | 31Q8-40520 | Датчик давления | 1 | ||
| 42 | 31Q4-40830 | Датчик давления | 1 | ||
| 43 | 31Q9-20130 | Клапан основного насоса | 1 | ||
| 5 | 34Q6-90471 | Рукав высокого давления (РВД) | 1 | ||
| 6 | P914-166035 | Шланг в сборе | 2 | ||
| 6 | P913-166035 | Шланг в сборе | 2 | ||
| 7 | P910-042072 | Шланг в сборе | 1 | ||
| 7 | P910-042062 | Шланг в сборе | 1 | ||
| 8 | P910-042077 | Шланг в сборе | 1 | ||
| 8 | P910-042068 | Шланг в сборе | 1 | ||
| 9 | P930-042009 | Шланг в сборе | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S621-021001 | О кольцо | 2 | ||
| C | S621-021001 | О кольцо | 2 | ||
| C | S621-021001 | О кольцо | 3 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| F | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 |
