Гидроцилиндр отвала экскаватора гусеничного Hyundai R235LCR-9

Код подсистемы:4230

Наименование:DOZER BLADE CYLINDER

Версия:2011. 6.30 REV.11F

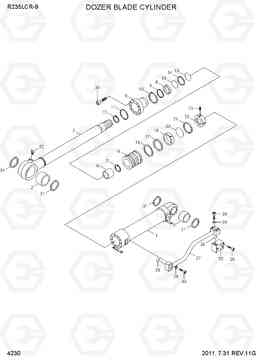

DOZER BLADE CYLINDER R235LCR-9

Поз.	Код	Наименование	Кол	Прим.
*	31Q6-70110	Гидроцилиндр отвала в сборе	1
*	31Q6-70120	Гидроцилиндр отвала в сборе	1
1	XKCD-03628	TUBE ASSY-LH	1
1	XKCD-03612	TUBE ASSY-RH	1
10	XKCD-03619	Кольцо	1
11	XKCD-03620	WIPER-DUST	1
12	XKCD-02400	RETAINING RING	1
13	XKCD-00492	Кольцо уплотнительное (О-кольцо)	1
14	XKCD-03621	Кольцо	1
15	XKCD-01129	Кольцо уплотнительное (О-кольцо)	1
16	XKCD-03622	Поршень	1
17	XKCD-02263	Уплотнение	1
18	XKCD-02264	Кольцо изнашиваемое	1
19	XKCD-01945	кольцо пыли	1
2	XKCD-03613	PIN BUSH	1
20	XKCD-01138	Кольцо уплотнительное (О-кольцо)	1
21	XKCD-03623	Кольцо	2
22	XKCD-03624	PISTON NUT	1
23	XKCD-02277	установочный винт	1
24	XKCD-03625	Болт с шестигранной головкой (под шестигранник)	10
25	XKCD-02597	Клапан обратный	1
25	XKCD-02267	Клапан обратный	1
26	XKCD-01210	Болт с шестигранной головкой (под шестигранник)	4
27	XKCD-03629	Трубка в сборе	1
27	XKCD-03626	Трубка в сборе	1
28	XKCD-00454	Кольцо уплотнительное (О-кольцо)	3
29	XKCD-00989	Шайба пружинная	8
3	XKCD-03614	Шток в сборе	1
30	XKCD-01210	Болт с шестигранной головкой (под шестигранник)	8
31	XKCD-03627	Палец	4
32	XKCD-01024	Масленка	1
4	XKCD-03613	PIN BUSH	1
5	XKCD-03615	ROD COVER	1
6	XKCD-03616	ROD BUSH	1
7	XKCD-01600	RETAINING RING	1
8	XKCD-03617	BUFFER SEAL	1
9	XKCD-03618	U-PACKING	1
