UPPER HYD PIPING(ATTACH) экскаватора гусеничного Hyundai R235LCR-9A
UPPER HYD PIPING(ATTACH) экскаватора гусеничного Hyundai R235LCR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYD PIPING(ATTACH)
Версия:2014. 1.31 REV.14A

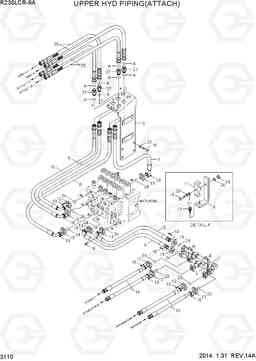

UPPER HYD PIPING(ATTACH) R235LCR-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q6-14200 | Трубка | 1 | ||
| 10 | 31Q6-14421 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31Q6-11330 | Зажим | 2 | ||
| 12 | P173-120102 | фланец гидрокси, сплит | 8 | ||
| 13 | P173-160104 | фланец гидрокси, сплит | 16 | ||
| 14 | P683-128314 | Шланг в сборе | 4 | ||
| 14 | 31Q6-15930 | HOSE ASSY-FLG(HI-GRADE) | 4 | ||
| 15 | S017-120906 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | S017-16035D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | S037-123026 | Болт | 4 | ||
| 18 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 48 | ||
| 19 | S205-12100B | Гайка | 2 | ||
| 2 | 31Q6-14210 | Трубка | 1 | ||
| 20 | S403-12200B | Плоская шайба | 4 | ||
| 21 | S411-120006 | Шайба пружинная | 2 | ||
| 22 | S441-160006 | Шайба | 4 | ||
| 23 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 24 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 25 | P913-168033 | Шланг в сборе | 2 | ||
| 26 | P913-168034 | Шланг в сборе | 2 | ||
| 27 | X540-120005 | Разъем | 4 | ||
| 3 | 31Q6-14262 | Пластина | 1 | ||
| 4 | 31Q6-14270 | Кронштейн | 2 | ||
| 5 | 31Q6-14400 | Шланг в сборе | 1 | ||
| 6 | 31Q6-14410 | Шланг в сборе | 1 | ||
| 7 | 31Q6-14451 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31Q6-14441 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31Q6-14431 | Рукав высокого давления (РВД) | 1 | ||
| A | S621-021001 | О кольцо | 8 |
