BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R235LCR-9A
BOTTOM PLATE MOUNTING экскаватора гусеничного Hyundai R235LCR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6170
Наименование:BOTTOM PLATE MOUNTING
Версия:2013. 7.31 REV.13G

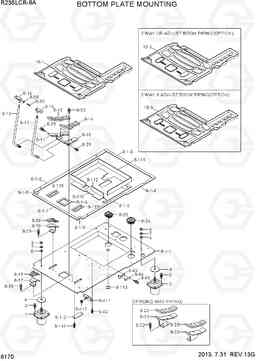

BOTTOM PLATE MOUNTING R235LCR-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71Q6-22730 | Подушка кабины (резионовая опора) | 2 | ||
| 18-1 | 75Q4-20290 | коврик | 1 |
STD
|
|
| 18-2 | 75Q4-20470 | коврик | 1 |
2WAY OR ADJ/BM
|
|
| 18-3 | 75Q4-20480 | коврик | 1 |
2WAY & ADJ/ BM
|
|
| 2 | 71Q6-22820 | Подушка кабины (резионовая опора) | 2 | ||
| 3 | S037-103026 | Болт | 16 | ||
| 4 | 71E9-10650-DA | Шайба | 4 | ||
| 5 | S205-16100B | Гайка | 4 | ||
| 6 | S403-162006 | Плоская шайба | 4 | ||
| 7 | S411-160006 | Шайба пружинная | 4 | ||
| 8 | @ | BOTTOM PLATE SUB ASSY | 1 | ||
| 8-1 | 75Q6-15000 | Нижняя пластина в сборе | 1 | ||
| 8-1-1 | 75Q6-15010 | Нижняя пластина ва | 1 | ||
| 8-1-2 | 71Q6-22790 | Защита | 1 | ||
| 8-1-3 | 75Q4-15060 | коврик резиновый | 1 | ||
| 8-1-4 | 75Q4-15070 | коврик резиновый | 1 | ||
| 8-1-5 | 75Q4-15080 | коврик резиновый | 1 | ||
| 8-1-6 | 71Q6-10110 | коврик резиновый | 1 | ||
| 8-1-7 | 71Q6-10140 | коврик резиновый | 1 | ||
| 8-1-8 | 71Q6-10160 | коврик резиновый | 1 | ||
| 8-1-9 | 71Q6-22780 | коврик резиновый | 2 |
STD ONLY
|
|
| 8-10 | 71Q6-20500 | Педаль ва LH | 1 | ||
| 8-11 | 71Q6-20700 | Педаль, правая | 1 | ||
| 8-110 | 75Q4-21090 | Форма PE | 1 |
STD ONLY
|
|
| 8-111 | 75Q4-21100 | Форма PE | 1 | ||
| 8-112 | 75Q4-21110 | Форма PE | 1 | ||
| 8-113 | 71M9-12180 | SPONGE | 2 | ||
| 8-114 | S037-101526 | Болт | 2 | ||
| 8-115 | 71Q6-10300 | коврик резиновый | 2 | ||
| 8-12 | 71Q6-20601 | путешествия рычаг ва LH | 1 | ||
| 8-13 | 71Q6-20751 | путешествия рычаг ва RH | 1 | ||
| 8-14 | 71Q6-20660 | Педаль резина, LH | 1 | ||
| 8-15 | 71Q6-20680 | резиновые педали, относительной влажности | 1 | ||
| 8-16 | 71Q6-20630 | Ручка путешествия | 2 | ||
| 8-17 | 71Q6-20530 | ноги ва остальные LH | 1 | ||
| 8-18 | 71Q6-20730 | ноги ва остальные RH | 1 | ||
| 8-19 | 71Q6-20670 | резиновая подставка для ног, LH | 1 | ||
| 8-20 | 71Q6-20690 | резиновая подставка для ног, относительной влажности | 1 | ||
| 8-21 | 71Q6-22700 | Педаль, правая | 1 |
OPT, 2 WAY PIP
|
|
| 8-22 | 71Q6-20560 | Педаль ва LH | 1 |
OPT, 2 WAY PIP
|
|
| 8-23 | 71Q6-22740 | Педаль резины | 1 |
OPT, 2 WAY PIP
|
|
| 8-24 | 71Q6-20990 | втулка пилот шланг | 1 | ||
| 8-25 | 75Q4-21030 | втулка RH | 1 | ||
| 8-29 | S037-102526 | Болт | 8 | ||
| 8-32 | S037-102026 | Болт | 4 | ||
| 8-33 | S161-040256 | Винт с крестообразным шлицем | 2 | ||
| 8-39 | S403-04100B | Плоская шайба | 2 | ||
| 8-41 | 75Q4-10770 | Крышка | 1 | ||
| 8-411 | 75Q4-10710 | пластина / C Крышка, нижняя | 1 | ||
| 8-412 | S681-230400 | Уплотнительная втулка | 1 | ||
| 8-42 | S035-061526 | Болт | 4 | ||
| 8-43 | 75Q4-10720 | пластина / C Крышка, низкая | 1 | ||
| 8-44 | 75Q4-10730 | пластина / C Крышка, УПП | 1 | ||
| 8-45 | S035-082026 | Болт | 2 |
