Расположение топливного фильтра (#0004-) экскаватора гусеничного Hyundai R235LCR-9A
Расположение топливного фильтра (#0004-) экскаватора гусеничного Hyundai R235LCR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:9241
Наименование:FUEL FILTER LOCATION(#0004-)
Версия:2013. 10.31 REV.13K

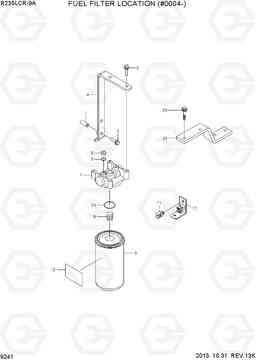

FUEL FILTER LOCATION(#0004-) R235LCR-9A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 4934846 | Фильтр топливный | 1 | ||
*-1 | 3678923 | подключите резьбой | 1 | ||
*-2 | 4940553 | скобки трубки | 1 | ||
1 | 4937959 | Втулка | 1 |
FF9700-02
|
|
11 | 4934994 | Скоба (хомут) | 1 | ||
13 | 4937853 | DECAL | 1 | ||
2 | 3902114 | Винт шестигранник | 2 | ||
20 | 3900632 | Винт шестигранник | 4 |
FF9664
|
|
21 | 3957530 | Кронштейн фильтра | 1 | ||
3 | 3900633 | Винт шестигранник | 1 | ||
4 | 4940748 | Кронштейн фильтра | 1 | ||
5 | 3678925 | Кольцо | 1 | ||
7 | 3969680 | Головка фильтра топливного | 1 | ||
8 | 3975396 | Адаптер фильтр глава | 1 | ||
9 | 11Q7-71010 | Элемент фильтра топливного | 1 | ||
N | @ | NOT SUPPLIED PARTS | AR | ||
N10 | 4939043 | печать прямоугольную кольцо | 1 | ||
N12 | 4940523 | скобки трубки | 1 | ||
N6 | 3678924 | подключите резьбой | 1 |
