ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R250LC-3

Код подсистемы:2193

Наименование:ATTACH PIPING KIT(S & D/ACTING)

Версия:2003.11.04 REV.99

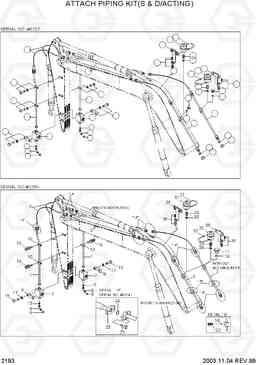

ATTACH PIPING KIT(S & D/ACTING) R250LC-3

Поз.	Код	Наименование	Кол	Прим.
*	@	S/ACT HYD KIT	1	2190-1,94-5
*-1	@	S/ACT PIPING KIT	1	2190-1,94-5
*-11	@	S&D/ACT MAIN PIPE KIT	1
*-12	@	ATTACH PIPING KIT	1	2190-1,94-5
1	001001-32150	Трубка в сборе	2
1	31EN-92210	Трубка в сборе	2	ARM 3.05M
1	31EN-92211	Трубка в сборе	2	ARM 3.05M
1	001001-32060	Трубка в сборе	2
1	31EN-92380	Трубка в сборе	2	ARM 2.10M
1	31EN-92381	Трубка в сборе	2	ARM 2.10M
1	001001-32100	Трубка в сборе	2
1	31EN-92390	Трубка в сборе	2	ARM 2.50M
1	31EN-92391	Трубка в сборе	2	ARM 2.50M
1	001001-32200	Трубка в сборе	2
1	31EN-92340	Трубка в сборе	2	ARM 3.60M
1	31EN-92341	Трубка в сборе	2	ARM 3.60M
10	010005-32000	CLAMP ASSY	2
10	31EG-91400	Трубный зажим	2
10	31EG-91400	Трубный зажим	4	ARM 2.5/3.05M
10	31EG-91400	Трубный зажим	2	ARM 2.1M
10	31EG-91400	Трубный зажим	6	ARM 3.6M
10	31EH-92090	CLAMP-T	2	ARM 3.6M
11	P250-100700	PLUG-PIPE,SOCKET HD	2
11	P220-110205	Заглушка	2	WITHOUT ACC'
12	004012-50001	Пробка (заглушка)	2
13	S631-038001	Кольцо уплотнительное (О-кольцо)	4
13	S631-038001	Кольцо уплотнительное (О-кольцо)	2
14	S631-011001	Кольцо уплотнительное (О-кольцо)	2
14	S631-011001	Кольцо уплотнительное (О-кольцо)	2
15	S017-160852	Болт с шестигранной головкой (под шестигранник)	4
15	S017-120802	Болт с шестигранной головкой (под шестигранник)	4
16	S037-122522	Болт	8
16	S017-120702	Болт с шестигранной головкой (под шестигранник)	8	ARM 2.5/3.05M
16	S017-120702	Болт с шестигранной головкой (под шестигранник)	4	ARM 2.1M
16	S017-120702	Болт с шестигранной головкой (под шестигранник)	12	ARM 3.6M
16	S017-120252	Болт с шестигранной головкой (под шестигранник)	4	ARM 3.6M
17	S411-120002	Шайба пружинная	4
17	S411-120002	Шайба пружинная	12	ARM 2.5/3.05M
17	S411-120002	Шайба пружинная	8	ARM 2.1M
17	S411-120002	Шайба пружинная	20	ARM 3.6M
18	S631-024001	Кольцо уплотнительное (О-кольцо)	2	WITHOUT ACC'
2	001002-32250	Трубка	2
2	31EN-92220	Трубка в сборе	2	BM 5.3/5.85M
2	31EN-92221	Трубка в сборе	2	BM 5.3/5.85M
22	31EK-11130	COUPLING-SCREW	2
23	P173-200106	фланец гидрокси, сплит	10
24	Y171-027001	Кольцо уплотнительное (О-кольцо)	10
25	S109-100406	Болт с шестигранной головкой (под шестигранник)	40
3	001031-32189	Трубка	2
3	31EN-92230	Трубка в сборе	2	BM 5.85M
3	31EN-92231	Трубка в сборе	2	BM 5.85M
3	001003-32130A	Трубка	2
3	31EN-92350	Трубка в сборе	2	BM 5.3M
3	31EN-92351	Трубка в сборе	2	BM 5.3M
31	009001-142501	ACCUMULATOR-RETURN	1
31	32E6-92040	Гидроаккумулятор	1
32	009001-141400	ACCUMULATOR-SUPPLY	1
32	32E6-92050	Гидроаккумулятор	1
33	P010-13702	Соединитель	1
33	31EN-92260	Соединитель	1
33	32E3-2021	Фиттинг	1
34	P010-13701	Соединитель	1
34	31EN-92280	Соединитель	1
34	32E3-2020	Фиттинг	1
35	015003-22000	WASHER-COPPER	1
35	P392-220000	Шайба медная	1
36	015003-18000	WASHER-COPPER	1
36	P392-180000	Шайба медная	1
37	013003-10192	U-образный болт (скоба, П образный) / хомут	2
37	32E6-92060	U-образный болт (скоба, П образный) / хомут	2
38	013003-10068	U-образный болт (скоба, П образный) / хомут	4
38	S071-034330	U-образный болт (скоба, П образный) / хомут	4
39	012001-14000	BRACKET-ACCUM	2
39	31EN-92250	BRACKET-ACCUM	2
39	32E6-92080	Кронштейн Accum	2
4	P601-206030	HOSE ASSY-THD	2
4	P601-207030	HOSE ASSY-THD	2
4	P683-207330	Шланг в сборе	2	AM 2.1/2.5/3.05
4	P683-207334	Шланг в сборе	2	ARM 3.6M
5	P601-206020	HOSE ASSY-THD	2
5	P601-207020	HOSE ASSY-THD	2
5	P680-207320	Шланг в сборе	2
53	31EN-91700	Гидравлический аккумулятор	1
53	31EN-91701	Гидравлический аккумулятор	1
6	P290-100107	CAP	2
7	003002-32032	Клапан запорный (отсечной)	2
7	31EN-92240	Клапан запорный (отсечной)	2
8	P030-110006	Штуцер -90	2
9	010003-00003	CLAMP-STOP V/V	4
9	31EG-91360	Зажим запорный клапан	4
