COWLING 3 экскаватора гусеничного Hyundai R250LC-3
COWLING 3 экскаватора гусеничного Hyundai R250LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4022
Наименование:COWLING 3
Версия:2001.11.20 REV.7

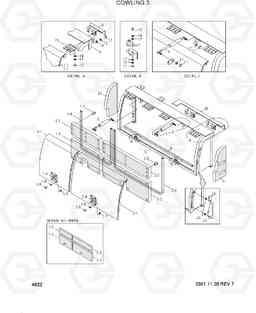

COWLING 3 R250LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71EN-52003 | SIDE COWL ASSY-LH | 1 |
STD
|
|
| 1 | 71EN-52101 | SIDE COVER ASSY-LH/FR | 1 | ||
| 1-1 | 71EN-52113 | SIDE COVER WA-LH/FR | 1 | ||
| 1-1 | 71EN-52114 | SIDE COVER WA-LH/FR | 1 | ||
| 1-2 | 71EN-52122 | SPONGE | 1 | ||
| 1-2 | 71EN-52123 | SPONGE | 1 | ||
| 1-3 | 71EN-52131 | SPONGE | 1 | ||
| 1-3 | 71EN-52132 | SPONGE | 1 | ||
| 1-4 | 71E6-52240 | CATCH ASSY | 1 | ||
| 1-5 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 1-6 | S411-060002 | Шайба пружинная | 5 | ||
| 1-7 | S205-061002 | Гайка | 5 | ||
| 1-8 | S773-007200 | Уплотнитель | 1 | ||
| 1-8 | S772-007000 | Уплотнитель | 1 | ||
| 1-9 | 71EM-51580 | Болт | 16 | ||
| 11 | S205-081002 | Гайка | 12 | ||
| 12 | S017-120202 | Болт с шестигранной головкой (под шестигранник) | 28 | ||
| 13 | S411-120002 | Шайба пружинная | 28 | ||
| 13 | S441-120002 | Шайба | 28 | ||
| 14 | S403-122002 | Плоская шайба | 28 | ||
| 15 | 9327299-03 | BOLT-BOTTON HEAD | 4 | ||
| 16 | S411-080002 | Шайба пружинная | 4 | ||
| 17 | S403-080002 | Плоская шайба | 8 | ||
| 19 | 71EN-52490 | HINGE | 4 | ||
| 2 | 71EN-52201 | SIDE COVER ASSY-LH/RR | 1 | ||
| 2-1 | 71EN-52213 | SIDE COVER WA-LH/RR | 1 | ||
| 2-1 | 71EN-52214 | SIDE COVER WA-LH/RR | 1 | ||
| 2-2 | 71EN-52222 | SPONGE | 1 | ||
| 2-2 | 71EN-52223 | SPONGE | 1 | ||
| 2-3 | 71EN-52231 | SPONGE | 1 | ||
| 2-3 | 71EN-52232 | SPONGE | 1 | ||
| 2-4 | 71E6-52240 | CATCH ASSY | 1 | ||
| 2-5 | 9327289-01 | BOLT-BUTTON HEAD | 5 | ||
| 2-6 | S411-060002 | Шайба пружинная | 5 | ||
| 2-7 | S205-061002 | Гайка | 5 | ||
| 2-8 | S773-007200 | Уплотнитель | 1 | ||
| 2-8 | S772-007000 | Уплотнитель | 1 | ||
| 2-9 | 71EM-51580 | Болт | 16 | ||
| 20 | 71EN-52500 | PLATE ASSY | 1 | ||
| 21 | 71EN-52581 | SPONGE | 1 | ||
| 22 | 71EN-52571 | SPONGE | 1 | ||
| 23 | 71EN-52051 | Опора | 2 | ||
| 23 | 74EA-53290 | Опора | 2 | ||
| 24 | S403-102002 | Плоская шайба | 2 | ||
| 24 | S441-100002 | Шайба | 2 | ||
| 25 | S461-200152 | Палец | 4 | ||
| 3 | 71EN-52302 | SUPPORT WA-LH | 1 | ||
| 4 | 71EN-52011 | GAS SPRING | 1 | ||
| 4 | 71EN-52640 | GAS SPRING | 1 | ||
| 5 | 71EN-52021 | GAS SPRING | 1 | ||
| 5 | 71EN-52650 | GAS SPRING | 1 | ||
| 7 | 71E6-54400 | PIN-LOCK | 2 | ||
| 8 | S771-035000 | Уплотнитель | 1 |
