PILOT HYD PIPING(BASE 2, MCV TYPE 2) экскаватора гусеничного Hyundai R250LC-7
PILOT HYD PIPING(BASE 2, MCV TYPE 2) экскаватора гусеничного Hyundai R250LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3245
Наименование:PILOT HYD PIPING(BASE 2, MCV TYPE 2)
Версия:2011. 7.31 REV.11G

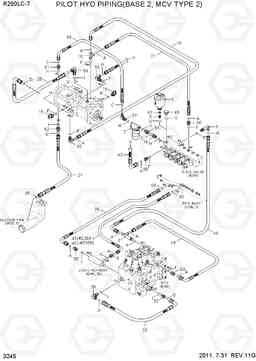

PILOT HYD PIPING(BASE 2, MCV TYPE 2) R250LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | PILOT HYD PIPING-BASE | 1 | ||
| 14 | 31N6-22400 | адаптер | 1 | ||
| 15 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 18 | X820-045151 | Тройник | 1 | ||
| 19 | X420-042009 | Шланг в сборе | 1 | ||
| 2 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 20 | X420-042013 | Шланг в сборе | 1 | ||
| 21 | X400-042011 | Шалнг | 1 | ||
| 22 | 31Q6-20220 | HOSE ASSY ORFS | 1 | ||
| 25 | P930-122015 | Шланг в сборе | 1 | ||
| 27 | P910-122010 | Шланг в сборе | 1 | ||
| 3 | 31E3-3187 | Гидроаккумулятор | 1 |
OPTION
|
|
| 30 | P930-082015 | Шланг в сборе | 1 | ||
| 42 | X420-042010 | Шланг в сборе | 1 | ||
| 42 | X420-042010 | Шланг в сборе | 1 | ||
| 43 | X420-042012 | Шланг в сборе | 2 | ||
| 43 | X420-042012 | Шланг в сборе | 3 | ||
| 45 | P220-110103 | Заглушка | 1 | ||
| 46 | X420-042044 | Шланг в сборе | 1 | ||
| 49 | S621-018001 | О кольцо | 1 | ||
| 5 | 31N6-24200 | Соединитель | 1 |
OPTION
|
|
| 50 | X500-110001 | Разъем | 4 | ||
| 51 | X500-110003 | Разъем | 1 | ||
| 52 | X500-110004 | Разъем | 2 | ||
| 55 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 57 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 58 | X520-110004 | Штуцер 90 orfs | 2 | ||
| 6 | 31Q6-20210 | Разъем | 1 | ||
| 61 | X321-021001 | ред кольцо | 1 | ||
| 68 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 7 | 31N4-22150 | Тройник долго, ORFS | 1 | ||
| 9 | 31N6-25110 | Колено 90, долго | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| D | S621-018001 | О кольцо | 5 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| G | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| H | S631-018004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| I | S631-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K | S631-008004 | Кольцо уплотнительное (О-кольцо) | 1 |
