TRAVEL HYDRAULIC PIPING(T/MOTOR TYPE 1) экскаватора гусеничного Hyundai R250LC-7

Код подсистемы:3300

Наименование:TRAVEL HYDRAULIC PIPING(T/MOTOR TYPE 1)

Версия:2007. 5.31 REV.7E

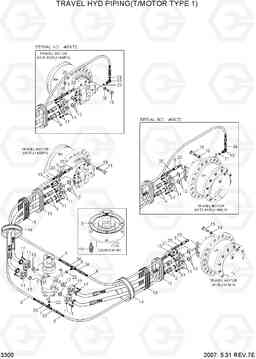

TRAVEL HYDRAULIC PIPING(T/MOTOR TYPE 1) R250LC-7

Поз.	Код	Наименование	Кол	Прим.
10	E131-0603	Колено 90	2
10	31N6-25110	Колено 90, долго	2
10	X511-104514	Соединитель	2
11	P173-160104	фланец гидрокси, сплит	16
12	Y171-024004	Кольцо уплотнительное (О-кольцо)	8
13	E231-0270	Уплотнительная втулка	2
14	31E3-3121	Уплотнительная втулка	2
15	S017-16060A	Болт с шестигранной головкой (под шестигранник)	60
16	S037-123526	Болт	4
16	S037-123522	Болт	4
17	S109-100306	Болт с шестигранной головкой (под шестигранник)	32
18	S441-160006	Шайба	60
18	S441-160002	Шайба	60
19	S551-050203	Зажим	6
20	S621-014001	Кольцо уплотнительное (О-кольцо)	4
21	S631-011004	Кольцо уплотнительное (О-кольцо)	2
22	S631-014004	Кольцо уплотнительное (О-кольцо)	1
23	S631-018004	Кольцо уплотнительное (О-кольцо)	3
24	S621-011001	Кольцо уплотнительное (О-кольцо)	4
3	31N1-40970	Прокладка	1
4	P700-167346FL	Шланг в сборе	4
5	P920-082046	Шланг в сборе	2
6	P410-042056	HOSE ASSY-COMP 0X45	2
6	X410-042056	Шланг в сборе	2
6	X410-042053	Шланг в сборе	2
6	X410-042050	Шалнг	2
7	X810-085353	Тройник б / тип, ORFS	1
8	P310-060404	TEE-BRANCH TYPE	1
8	X810-065151	Тройник б / тип, ORFS	1
9	X511-108534	Соединитель	2
