BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R250LC-7
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R250LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2008. 5.31 REV.8E

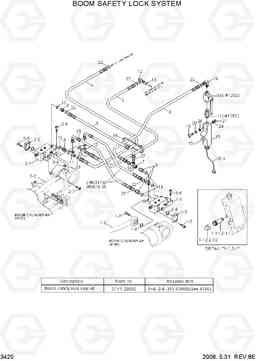

BOOM SAFETY LOCK SYSTEM R250LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N7-52110 | CYLINDER ASS'Y V/V,LH | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 1-1 | 31N8-90510 | Клапан | 1 | ||
| 1-1 | 31NA-90570 | Клапан | 1 | ||
| 1-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | ZTAS-00002 | CAP | 1 | ||
| 1-12 | DCP-002A | CAP | 1 | ||
| 1-13 | ZTAS-00006 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-13 | AS568-2 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 1-2 | 31N7-91510 | Трубка в сборе | 1 | ||
| 1-3 | P184-122112 | фланец pluging | 1 | ||
| 1-5 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S109-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | 31M6-51160 | TEE-R/TYPE,S/NUT | 1 | ||
| 11 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 12 | P320-040404 | TEE-RUN TYPE | 2 | ||
| 12 | X820-045151 | Тройник | 2 | ||
| 13 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 14 | S552-020102 | Зажим | 10 | ||
| 15 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 |
OVER LOAD
|
|
| 15-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 15-2 | 21E5-50230 | Жгут доб | 1 | ||
| 16 | 31E5-50330 | клапан отключения | 1 | ||
| 17 | 31E5-50340 | Соединитель | 1 | ||
| 18 | 31E5-50350 | Колено 90 | 1 | ||
| 18 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 19 | S015-050602 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31N7-52120 | CYLINDER ASS'Y V/V,RH | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 2-1 | 31N8-90510 | Клапан | 1 | ||
| 2-1 | 31NA-90570 | Клапан | 1 | ||
| 2-11 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-12 | ZTAS-00002 | CAP | 1 | ||
| 2-12 | DCP-002A | CAP | 1 | ||
| 2-13 | ZTAS-00006 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-13 | AS568-2 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| 2-2 | 31N7-91520 | Трубка в сборе | 1 | ||
| 2-3 | P184-122112 | фланец pluging | 1 | ||
| 2-5 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S109-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | S411-050002 | Шайба пружинная | 2 | ||
| 21 | S203-051006 | Гайка | 4 | ||
| 22 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 23 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | S403-05100B | Плоская шайба | 2 | ||
| 3 | P860-042050 | Шланг в сборе | 1 | ||
| 3 | P930-042050 | Шланг в сборе | 1 | ||
| 4 | P840-062058 | Шланг в сборе | 1 | ||
| 4 | P910-062058 | Шланг в сборе | 1 | ||
| 5 | P620-047012 | Шланг в сборе | 1 | ||
| 5 | P620-047012 | Шланг в сборе | 3 | ||
| 5 | P930-047012 | Шланг в сборе | 3 | ||
| 5 | P930-047013 | Шланг в сборе | 3 | ||
| 6 | P420-042012 | Шланг в сборе | 2 | ||
| 7 | 32E6-10460 | TEE-SWEVEL NUT | 1 | ||
| 7 | X840-515151 | Переходник | 1 | ||
| 8 | P603-047036 | HOSE ASSY-THD | 1 | ||
| 8 | P913-047036 | Шланг в сборе | 1 | ||
| 8 | P913-047034 | Шланг в сборе | 1 | ||
| 9 | P010-110002 | Соединитель | 5 | ||
| 9 | X500-110001 | Разъем | 5 | ||
| K | 31Y1-20000 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | @ | SEAL KIT | 1 |
SEE 4180
|
|
| K1-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K2-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 3 |
