Гидроцилиндр рукояти экскаватора гусеничного Hyundai R250LC-7
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R250LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER
Версия:2007. 5.31 REV.7E

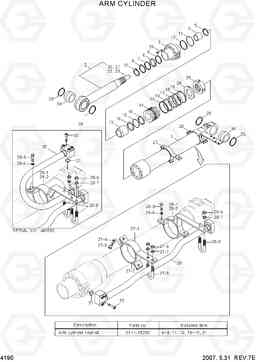

ARM CYLINDER R250LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N7-50131 | Гидроцилиндр рукояти в сборе | 1 | ||
| * | 31N7-50132 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-19871 | ARM CYLINDER SUB | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-21780 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-23050 | Кольцо | 1 | ||
| 14 | 31Y1-15000 | Поршень | 1 | ||
| 2 | 31Y1-21830 | Шток в сборе | 1 | ||
| 24 | 31YC-66081 | Стопорная шайба (кольцо) | 1 | ||
| 25 | 31YC-61143 | Гайка | 1 | ||
| 26 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 27 | 31Y1-21700 | Стяжной хомут | 1 | ||
| 27-1 | 31Y1-21710 | Хомут | 1 | ||
| 27-2 | 31YC-31420 | BAND | 1 | ||
| 27-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | S411-120002 | Шайба пружинная | 2 | ||
| 27-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 27-6 | S201-101002 | Гайка | 2 | ||
| 27-7 | S411-100002 | Шайба пружинная | 2 | ||
| 28 | 31Y1-21720 | BAND ASSY-B | 1 | ||
| 28 | 31Y1-21721 | BAND ASS'Y-B | 1 | ||
| 28-1 | 31Y1-21730 | Хомут | 1 | ||
| 28-2 | 31YC-32240 | BAND | 1 | ||
| 28-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28-4 | S411-120002 | Шайба пружинная | 4 | ||
| 28-4 | S411-120002 | Шайба пружинная | 2 | ||
| 28-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 28-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 28-6 | S201-101002 | Гайка | 4 | ||
| 28-6 | S201-101002 | Гайка | 2 | ||
| 28-7 | S411-100002 | Шайба пружинная | 4 | ||
| 28-7 | S411-100002 | Шайба пружинная | 2 | ||
| 29 | 31Y1-21760 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-21761 | PIPE ASS'Y-R | 1 | ||
| 3 | 31Y1-17120 | Сальник | 1 | ||
| 30 | 31Y1-21750 | Трубка в сборе (B) | 1 | ||
| 32 | S107-120554 | Болт | 4 | ||
| 33 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | 31YC-11161 | Втулка поршневого пальца | 2 | ||
| 35 | Y000-090000 | Кольцо | 4 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-18250 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S641-140003 | Кольцо | 1 | ||
| K15 | S632-095004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-095003 | Кольцо | 2 | ||
| K17 | Y420-150000 | Уплотнение | 1 | ||
| K18 | Y310-150003 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-150002 | Пыльник | 2 | ||
| K31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-110011 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | Y240-110013 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N20 | @ | SPEAR-CUSHION | 1 | ||
| N21 | @ | VALVE-CHECK | 1 | ||
| N22 | @ | SPRING-COIL | 1 | ||
| N23 | @ | RING-STOP | 1 |
