UNDERCARRIAGE MTG(#0012-, HIGH WALKER) экскаватора гусеничного Hyundai R250LC-7

Код подсистемы:5015

Наименование:UNDERCARRIAGE MTG(#0012-, HIGH WALKER)

Версия:2012. 1.31 REV.12A

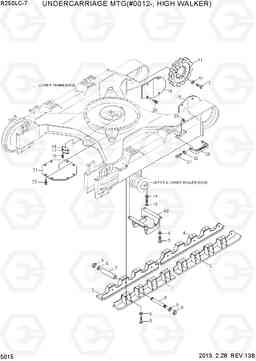

UNDERCARRIAGE MTG(#0012-, HIGH WALKER) R250LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	U/C MTG-HIGH WALKER	2
1	81N8-36010	т / охрана ва FR, LH	2
1	81N8-36010BG	т / охрана ва FR, LH	2
11	81N8-10012	Звездочка	2
11	81N8-10013	Звездочка	2
11	81N8-10013BG	Звездочка	2
11	81N8-10070BG	Звездочка	2	700MM, 2BAR
12	81N8-19510	Болт	52
12	81E1-19650	Болт	52
12	81E1-19660	Болт	52
13	S017-20100A	Болт с шестигранной головкой (под шестигранник)	88
14	S441-200002	Шайба	88
15	51N8-12110	COVER WA-T/MOTOR,LH	1
15	51N8-12110BG	Крышка ва т / двигатель, LH	1
16	51N8-12120	COVER WA-T/MOTOR,RH	1
16	51N8-12120BG	Крышка ва т / двигатель, относительной влажности	1
17	41N6-10100	Крышка	1
18	41E9-1306	Сальник	1
19	S037-102052	Болт	2
2	81N8-36020	т / охрана ва FR, RH	2
2	81N8-36020BG	т / охрана ва FR, RH	2
20	S037-123552	Болт	8
21	51FD-21011	COVER-BOTTOM WA	2
21	51FD-21011BG	покрытия нижней ва	2
22	S037-124552	Болт	8
3	81N8-36030	т / охрана ва р-р, ЛГ	2
3	81N8-36030BG	т / охрана ва р-р, ЛГ	2
30	51N6-02640	BOARD-FOOT	4
30	51N6-02640BG	доска для ног	4	700MM SHOE
30	51N6-02650	BOARD-FOOT	4
30	51N6-02650BG	доска для ног	4	800MM SHOE
30	51N6-02660	BOARD-FOOT	4
30	51N6-02660BG	доска для ног	4	900MM SHOE
31	S017-120502	Болт с шестигранной головкой (под шестигранник)	16
32	S441-120006	Шайба	32
33	S207-121002	Гайка	16
4	81N8-36040	т / охрана ва РР, РХ	2
4	81N8-36040BG	т / охрана ва РР, РХ	2
40	81N8-33010	GUARD WA-TRACK	4
40	81N8-33010BG	Охранник ва трек	4
41	S441-200006	Шайба	52
5	S017-240502	Болт с шестигранной головкой (под шестигранник)	48
6	S441-240002	Шайба	72
7	81N8-36130	Вставка	12
7	81N8-36130BG	Вставка	12
8	S017-243602	Болт с шестигранной головкой (под шестигранник)	12
8	S017-243602	Болт с шестигранной головкой (под шестигранник)	12
9	S207-241002	Гайка	12
