Поворотный редуктор (Гидромотор поворота платформы, тип 2) экскаватора гусеничного Hyundai R250LC-7A
Поворотный редуктор (Гидромотор поворота платформы, тип 2) экскаватора гусеничного Hyundai R250LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4100
Наименование:SWING MOTOR(TYPE 2)
Версия:2007.11.30 REV.7L

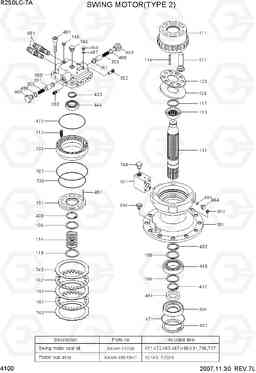

SWING MOTOR(TYPE 2) R250LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| *-1 | 31N7-10160 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
| 031 | XKAH-01058 | VALVE-BRAKE | 1 | ||
| 051 | XKAH-00122 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 052 | XKAH-00867 | S / безопорная клапан | 1 | ||
| 101 | XKAH-01055 | Вал приводной (ведущий) | 1 | ||
| 106 | XKAH-00161 | Вставка | 3 | ||
| 111 | XKAH-00160 | Блок цилиндров | 1 | ||
| 113 | XKAH-00159 | Втулка (сферическая) | 1 | ||
| 114 | XKAH-00158 | Пружина | 1 | ||
| 116 | XKAH-00157 | Штанга толкателя | 12 | ||
| 117 | XKAH-00156 | Втулка распорная | 1 | ||
| 118 | XKAH-00155 | прокладка г | 1 | ||
| 123 | XKAH-00152 | Тарелка клапана | 1 | ||
| 124 | XKAH-00151 | плита обуви | 1 | ||
| 131 | XKAH-00150 | Диск распределительный | 1 | ||
| 301 | XKAH-01056 | CASING | 1 | ||
| 303 | XKAH-01057 | VALVE-CASING | 1 | ||
| 304 | XKAH-00930 | Крышка передняя | 1 | ||
| 351 | XKAH-00146 | PLUNGER | 2 | ||
| 355 | XKAH-00145 | Пружина | 2 | ||
| 401 | XKAH-00144 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 432 | XKAH-00143 | Кольцо стопорное | 2 | ||
| 433 | XKAH-00142 | Кольцо стопорное | 1 | ||
| 437 | XKAH-00141 | Кольцо стопорное | 1 | ||
| 438 | XKAH-00140 | Кольцо стопорное | 1 | ||
| 443 | XKAH-00139 | Подшипник роликовый | 1 | ||
| 444 | XKAH-00138 | Подшипник роликовый | 1 | ||
| 451 | XKAH-00137 | Палец | 2 | ||
| 464 | XKAH-00136 | плагин В.П. | 1 | ||
| 468 | XKAH-00136 | плагин В.П. | 2 | ||
| 469 | XKAH-00135 | Пробка (заглушка) | 2 | ||
| 488 | XKAH-00132 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 702 | XKAH-00130 | Поршень тормозного цилиндра | 1 | ||
| 712 | XKAH-00127 | SPRING-BRAKE | 20 | ||
| 742 | XKAH-00549 | пластина трения | 2 | ||
| 743 | XKAH-00125 | плита необходимое разделение | 3 | ||
| 744 | XKAH-00120 | Пробка (заглушка) | 2 | ||
| 745 | XKAH-00119 | Пробка (заглушка) | 1 | ||
| 746 | XKAH-00118 | Пробка (заглушка) | 1 | ||
| 747 | XKAH-01059 | PLATE-NAME | 1 | ||
| 748 | XKAH-00116 | SCREW-RIVET | 2 | ||
| 993 | XKAH-00124 | Пробка (заглушка) | 1 | ||
| 994 | XKAH-00123 | Пробка (заглушка) | 1 | ||
| K | XKAH-01060 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K471 | XKAH-00134 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K472 | XKAH-00133 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K485 | XKAH-00052 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K487 | XKAH-00052 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K491 | XKAH-00929 | Сальник | 1 | ||
| K706 | XKAH-00129 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K707 | XKAH-00128 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N* | 31N7-10170 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
*-1, *-2
|
|
| N* | 31N7-10171 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
S/MOTOR TYPE 2
|
|
| NS121 | XKAH-00154 | Поршень | 9 | ||
| NS122 | XKAH-00153 | SHOE | 9 | ||
| S | XKAH-00615KT | Комплект поршней (поршень в сборе) | 1 |
SEE ILLUST
|
