Поворотный редуктор экскаватора гусеничного Hyundai R250LC-7A

Код подсистемы:4110

Наименование:SWING REDUCTION GEAR

Версия:2008. 8.31 REV.8H

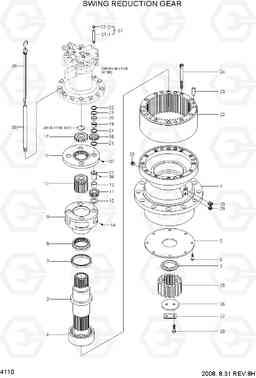

SWING REDUCTION GEAR R250LC-7A

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	1
*	@	SWING MOTOR ASSY	1	SEE 4100
*-1	@	SWING MOTOR UNIT	1	SEE 4100
*-2	31EN-10070	Поворотный редуктор	1
*-2	31EN-10071	Поворотный редуктор	1
1	XKAQ-00632	CASING	1
1	XKAQ-00633	CASING	1
10	XKAQ-00122	Солнечная (центральная / планетарная) шестерня №2	1
10	XKAQ-00634	Солнечная (центральная / планетарная) шестерня №2	1
11	XKAQ-00123	Шестерня планетарная (сателлит) 2	4
12	XKAQ-00124	Палец	4
14	XKAQ-00050	Палец	4
15	XKAQ-00071	Шайба упорная	4
16	XKAQ-00126	CARRIER 1	1
17	XKAQ-00127	Солнечная (центральная / планетарная) шестерня №1	1
18	XKAQ-00128	Шестерня планетарная (сателлит) 1	4
19	XKAQ-00019	Палец стальной	4
2	XKAQ-00115	Вал	1
20	XKAQ-00030	Подшипник игольчатый	4
21	XKAQ-00129	Подшипник игольчатый	4
22	XKAQ-00635	Шестерня коронная (кольцевая, планетарная)	1
23	XKAQ-00072	контактный стук	4
24	XKAQ-00131	Болт с шестигранной головкой (под шестигранник)	12
25	XKAQ-00132	Ведущая шестерня	1
26	XKAQ-00043	плита замок	1
27	XKAQ-00292	Стопорная шайба (кольцо)	1
28	XKAQ-00042	Болт с шестигранной головкой (под шестигранник)	2
29	XKAQ-00066	Пробка (заглушка)	2
3	XKAQ-00116	Вставка	1
30	XKAQ-00049	Пробка (заглушка)	1
31	XKAQ-00040	стороны плиты 2	4
32	XKAQ-00041	кольцо остановка	4
33	XKAQ-00048	Палец	4
34	XKAQ-00133	Палец	4
35	XKAQ-00166	Брусок	1
35	XKAQ-00034	Брусок	1
36	XKAQ-00167	Датчик трубы	1
36	XKAQ-00035	Датчик трубы	1
37	XKAQ-00143	воздух столба передышку	1
37-1	@	POST	1
37-2	XKAQ-00797	крышка ари передышку	1
4	XKAQ-00117	Подшипник роликовый	1
5	XKAQ-00118	заглушка	1
6	XKAQ-00064	Болт с шестигранной головкой (под шестигранник)	8
7	XKAQ-00119	Сальник	1
8	XKAQ-00120	Подшипник роликовый	1
9	XKAQ-00121	Водило (планетарной передачи)	1
N13	XKAQ-00533	Втулка (2)	4
N34	@	PIN-SPRING	4
