Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R250LC-7A
Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R250LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4140
Наименование:TRAVEL REDUCTION GEAR(TYPE 1)
Версия:2014. 1.31 REV.14A

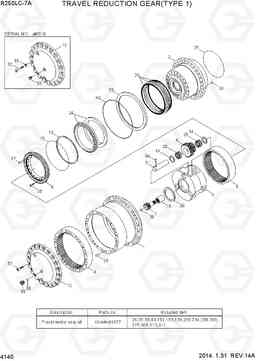

TRAVEL REDUCTION GEAR(TYPE 1) R250LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | 1 | ||
| * | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4130
|
|
| *-7 | XKAH-00901 | Гидромотор редуктора хода | 1 | ||
| *-7 | XKAH-01627 | Редуктор в сборе | 1 | ||
| *-71 | XKAH-00902 | Ступица в сборе | 1 | ||
| *-71 | XKAH-01670 | Ступица в сборе | 1 | ||
| *-72 | XKAH-00905 | SPINDLE ASSY | 1 | ||
| *-73 | XKAH-00908 | Водило в сборе 3 (третья передача) | 1 | ||
| 12 | XKAH-00442 | PIECE-DISTENCE | 1 | ||
| 13 | XKAH-00915 | Крышка | 1 | ||
| 13 | XKAH-01674 | Крышка | 1 | ||
| 14 | XKAH-00912 | Фланец тяги | 6 | ||
| 15 | XKAH-00439 | Кольцо | 1 | ||
| 17 | XKAH-00437 | Палец | 10 | ||
| 19 | XKAH-00022 | Муфта соединительная | 1 | ||
| 20 | XKAH-00436 | плита тяги | 2 | ||
| 23 | XKAH-00435 | Уплотнитель | 1 | ||
| 24 | XKAH-00434 | Подшипник | 2 | ||
| 25 | XKAH-00913 | Подшипник роликовый игольчатый | 6 | ||
| 26 | XKAH-00916 | Плавающее уплотнение (сальник) | 2 | ||
| 26 | XKAH-01675 | Плавающее уплотнение (сальник) | 2 | ||
| 27 | XKAH-00431 | Палец | 10 | ||
| 29 | XKAH-00028 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | XKAH-00909 | CARRIER | 1 | ||
| 30 | XKAH-00338 | PLUG-PT | 3 | ||
| 30 | XKAH-00032 | подключаемые RO | 3 | ||
| 32 | XKAH-00430 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 32 | XKAH-01676 | SOKET BOLT | 20 | ||
| 33 | XKAH-00336 | Шайба пружинная | 20 | ||
| 34 | XKAH-00429 | Палец | 3 | ||
| 35 | XKAH-00428 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 36 | XKAH-00033 | BALL-STEEL | 1 | ||
| 39 | XKAH-00194 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | XKAH-00904 | Шестерня коронная (кольцевая, планетарная), A | 1 | ||
| 4 | XKAH-01672 | Шестерня коронная (кольцевая, планетарная), A | 1 | ||
| 40 | XKAH-00427 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | XKAH-00914 | Шестерня коронная (кольцевая, планетарная), B | 1 | ||
| 6 | XKAH-00910 | CLUSTER GEAR | 3 | ||
| 7 | XKAH-00445 | Солнечная (центральная / планетарная) шестерня | 1 | ||
| 8 | XKAH-00907 | COUPLING GEAR | 1 | ||
| 9 | XKAH-00911 | Вал | 3 | ||
| K | XKAH-01077 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| N1 | XKAH-00903 | Ступица | 1 | ||
| N1 | XKAH-01671 | Ступица | 1 | ||
| N2 | XKAH-00906 | SPINDLE ASSY | 1 |
