Гидроцилиндр стрелы экскаватора гусеничного Hyundai R250LC-7A
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R250LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:BOOM CYLINDER
Версия:2007. 5.31 REV.7E

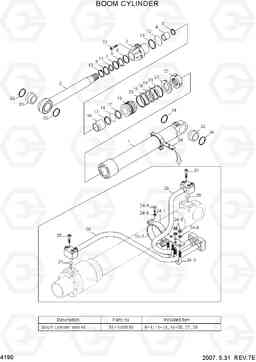

BOOM CYLINDER R250LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N7-50110 | цилиндр Ass'y, LH | 1 | ||
| * | 31N7-50120 | цилиндр Ass'y, относительной влажности | 1 | ||
| *-1 | 31Y1-19810 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-19820 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-109000 | Кольцо стопорное | 1 | ||
| 14 | 31YC-23030 | Кольцо | 1 | ||
| 15 | 31Y1-09940 | Поршень | 1 | ||
| 2 | 31Y1-09910 | ROD ASS'Y | 1 | ||
| 21 | 31YC-66061 | Стопорная шайба (кольцо) | 1 | ||
| 22 | 31YC-61133 | Гайка | 1 | ||
| 23 | S109-220804 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 24 | 31Y1-09950 | Стяжной хомут | 1 | ||
| 24-1 | 31Y1-09960 | Хомут | 1 | ||
| 24-2 | 31YC-32070 | BAND | 1 | ||
| 24-3 | S071-022730 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 24-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24-5 | S201-101002 | Гайка | 4 | ||
| 24-6 | S411-100002 | Шайба пружинная | 8 | ||
| 25 | 31Y1-19850 | Трубка в сборе - R | 1 | ||
| 25 | 31Y1-19860 | Трубка в сборе - R | 1 | ||
| 26 | 31Y1-20030 | Трубка в сборе (B), левая | 1 | ||
| 26 | 31Y1-20040 | Трубка в сборе (B), правая | 1 | ||
| 29 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31Y1-19840 | Сальник | 1 | ||
| 30 | S107-120554 | Болт | 4 | ||
| 31 | 31YC-11405 | Втулка поршневого пальца | 1 | ||
| 32 | 31YC-11155 | Втулка | 1 | ||
| 33 | Y000-100100 | Кольцо | 2 | ||
| 34 | Y000-090000 | Кольцо | 2 | ||
| 4 | S732-095040 | Втулка | 1 | ||
| 5 | Y191-102000 | Кольцо стопорное | 1 | ||
| K | 31Y1-09990 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | Y320-095000 | Кольцо изнашиваемое | 1 | ||
| K12 | S631-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K13 | S641-130003 | Кольцо | 1 | ||
| K16 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K17 | S642-085003 | Кольцо | 2 | ||
| K18 | Y420-140000 | Уплотнение | 1 | ||
| K19 | Y310-140000 | Кольцо изнашиваемое | 2 | ||
| K20 | Y440-140000 | Пыльник | 2 | ||
| K27 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K28 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-095011 | уплотнение штока | 1 | ||
| K7 | Y180-095020 | Кольцо | 1 | ||
| K8 | Y240-095011 | Кольцевой буфер | 1 | ||
| K9 | Y110-095011 | стеклоочиститель пыли | 1 |
