CONSOLE BOX 1(LH, -#0117) экскаватора гусеничного Hyundai R250LC-7A

Код подсистемы:6100

Наименование:CONSOLE BOX 1(LH, -#0117)

Версия:2008. 2.29 REV.8B

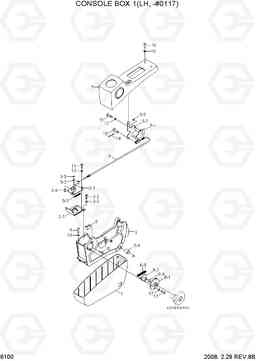

CONSOLE BOX 1(LH, -#0117) R250LC-7A

Поз.	Код	Наименование	Кол	Прим.
*	71N6-20430	CONSOLE BOX ASSY-LH	1
1	71N6-20071	бардачок низкой	1
10	S403-05200B	Плоская шайба	8
11	S161-060126	Винт с крестообразным шлицем	4
12	S403-06200B	Плоская шайба	9
13	S491-060156	Палец	1
14	S461-080202	Палец	1
15	S161-060166	Винт с крестообразным шлицем	2
16	S161-050166	Болт	4
17	S175-060162	Винт (торцевой ключ)	3
18	S161-030162	Винт с крестообразным шлицем	2
2	71N6-20051	с / рамка коробки ва LH	1
2-1	71N6-21320	Кронштейн наклона	1
2-2	S015-060146	Болт с шестигранной головкой (под шестигранник)	4
2-3	S403-06200B	Плоская шайба	4
2-4	S731-020025	Втулка	2
3	71N6-20091	наклона улов в сборе	1
3-1	71N6-21420	наклона улов низкой	1
3-2	71N6-21451	наклона догнать	1
3-3	71N6-21460	Пружина	1
3-4	71N6-21470	Палец	1
3-5	P560-090002	стопорное кольцо электронной типа	1
4	71N6-20100	потяните кабель	1
5	71N6-20120	TILT LEVER ASSY	1
5-1	71N6-21480	Кронштейн низкой	1
5-2	71N6-21510	скобки до	1
5-3	P560-100006	стопорное кольцо электронной типа	1
6	21N8-20300	Переключатель микро	1
7	71N6-20131	бардачок вверх (LH)	1
8	71N6-20141	Безопасность кронштейн в сборе	1
8-1	71N6-21521	Кронштейн низкой	1
8-2	71N6-21560	скобки до	1
8-3	71N6-21610	Пружина	1
8-4	S731-020010	Втулка	1
9	S015-050206	Болт с шестигранной головкой (под шестигранник)	4
