Код подсистемы:3110

Наименование:UPPER HYD PIPING(ATTACH)

Версия:2014. 1.31 REV.14A

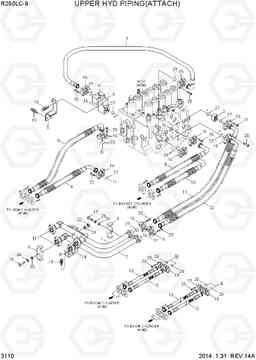

UPPER HYD PIPING(ATTACH) R250LC-9

Поз.	Код	Наименование	Кол
1	31Q7-11310	Трубка	1
10	31Q7-11370	Рукав высокого давления (РВД)	1
10	31Q7-11371	Рукав высокого давления (РВД)	1
11	31Q7-11380	Рукав высокого давления (РВД)	1
12	31Q7-11390	Рукав высокого давления (РВД)	1
12	31Q7-11391	Рукав высокого давления (РВД)	1
13	P914-128017	Шланг в сборе	4
13	P684-128317	Шланг в сборе	4
13	P683-128317	Шланг в сборе	4
13	31Q7-15910	HOSE ASSY-FLG(HI-GRADE)	4
14	31Q8-11302	Кронштейн	1
15	P173-120102	фланец гидрокси, сплит	8
16	P173-160104	фланец гидрокси, сплит	20
17	S017-120706	Болт с шестигранной головкой (под шестигранник)	1
18	S017-120956	Болт с шестигранной головкой (под шестигранник)	1
19	S037-123026	Болт	6
2	31Q7-11320	Трубка	1
20	S109-100306	Болт с шестигранной головкой (под шестигранник)	48
21	S109-100506	Болт с шестигранной головкой (под шестигранник)	4
22	S109-101006	Болт с шестигранной головкой (под шестигранник)	4
23	S205-12100B	Гайка	1
24	S403-12200B	Плоская шайба	3
25	S411-120006	Шайба пружинная	2
26	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
27	Y171-024004	Кольцо уплотнительное (О-кольцо)	12
3	31Q6-11410	блок фланец	1
4	31Q6-12401	Корпус клапана	1
5	31Q6-12420	Кронштейн	1
6	31Q6-11330	Зажим	2
7	31Q6-12410	Шланг в сборе	1
8	31Q7-11340	Рукав высокого давления (РВД)	2
8	31Q7-11341	Рукав высокого давления (РВД)	2
9	31Q7-11360	Рукав высокого давления (РВД)	1
9	31Q7-11361	Рукав высокого давления (РВД)	1
