BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R250LC-9

BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R250LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3440

Наименование:BOOM SAFETY LOCK SYSTEM

Версия:2014. 7.31 REV.14G

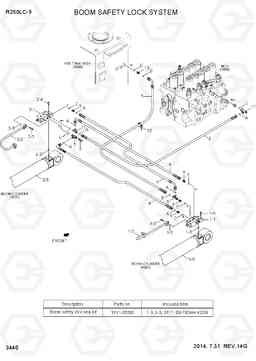

BOOM SAFETY LOCK SYSTEM R250LC-9

Поз.	Код	Наименование	Кол	Прим.
1	31Q7-52110	BOOM CYLINDER-SAFETY,LH	1
1-0	@	BOOM CYL SUB ASSY	1	SEE 4180 *-1
1-1	31Q7-55010	Клапан	1
1-1	31Q7-55011	Клапан	1
1-1-1	XKCH-00005	Ремкомплект / комплект уплотнений	1	NOT SHOWN
1-2	31Y1-32650	труба в сборе BV, LH	1
1-4	S107-120556	Болт с шестигранной головкой (под шестигранник)	4
1-5	S107-120506	Болт с шестигранной головкой (под шестигранник)	4
10	X500-110002	Разъем	1
11	X820-045151	Тройник	2
12	S552-020102	Зажим	10
2	31Q7-52120	BOOM CYLINDER-SAFETY,RH	1
2-0	@	BOOM CYL SUB ASSY	1	SEE 4180 *-1
2-1	31Q7-55010	Клапан	1
2-1	31Q7-55011	Клапан	1
2-1-1	XKCH-00005	Ремкомплект / комплект уплотнений	1	NOT SHOWN
2-2	31Y1-32660	труба в сборе Б.В., относительной влажности	1
2-4	S107-120556	Болт с шестигранной головкой (под шестигранник)	4
2-5	S107-120506	Болт с шестигранной головкой (под шестигранник)	4
3	31Q8-40500	Датчик давления	1
3	31Q4-40800	Датчик давления	1
4	P930-049013	Шланг в сборе	3
5	P930-062068	Шланг в сборе	1
6	P910-042056	Шланг в сборе	1
7	31N4-22170	Тройник тип запуска	1
8	31N4-41140	Тройник поворотный, ORFS	1
9	X500-110001	Разъем	4
A	S621-011001	Кольцо уплотнительное (О-кольцо)	7
B	S621-012001	Кольцо уплотнительное (О-кольцо)	2
C	S631-011004	Кольцо уплотнительное (О-кольцо)	9
D	S631-014004	Кольцо уплотнительное (О-кольцо)	1
K	31Y1-35200	SEAL KIT-BM SAFETY LOCK	1	SEE ILLUST
K1-3	Y171-024004	Кольцо уплотнительное (О-кольцо)	3
K2-3	Y171-024004	Кольцо уплотнительное (О-кольцо)	3
