ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R250LC-9

ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R250LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3540

Наименование:ARM SAFETY LOCK SYSTEM

Версия:2014. 7.31 REV.14G

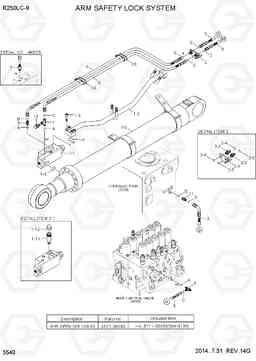

ARM SAFETY LOCK SYSTEM R250LC-9

Поз.	Код	Наименование	Кол	Прим.
1	31Q7-52130	ARM CYL-SAFETY LOCK	1
1	31Q7-52130	ARM CYL-SAFETY LOCK	1
1-0	@	ARM CYL SUB ASSY	1	SEE 4190,*-1
1-0	@	ARM CYL SUB ASSY	1	SEE 4190,*-1
1-1	31Q7-55030	Клапан	1
1-1	31Q7-55031	Клапан	1
1-1	31Q7-55030	Клапан	1
1-11	DRV-100A	Клапан предохранительный (разгрузочный, сброса давления)	1
1-12	DCP-002A	CAP	1
1-13	AS568	Ремкомплект / комплект уплотнений (ремкомплект)	1	NOT SHOWN
1-2	31Y1-32440	Трубка в сборе	1
1-6	S107-120556	Болт с шестигранной головкой (под шестигранник)	8
10	31L7-10200	Зажим трубки	2
11	X500-110002	Разъем	1
12	31EK-11130	COUPLING-SCREW	1
2	31Q6-90210	termianl в сборе	1
2-1	31Q6-90221	Кронштейн	1
2-2	X540-120002	Разъем ORFS	1
2-3	X540-120001	Разъем ORFS	1
2-4	S621-012001	Кольцо уплотнительное (О-кольцо)	2
2-5	S621-011001	Кольцо уплотнительное (О-кольцо)	2
3	P930-062062	Шланг в сборе	1
4	P930-062106	Шланг в сборе	1
5	P910-042041	Шланг в сборе	1
6	P930-042106	Шланг в сборе	1
7	X511-104513	Соединитель	1
7	31NB-20130	Тройник тип запуска / тест	1
8	X500-110011	Разъем	1
9	X820-045151	Тройник	1
A	S631-011004	Кольцо уплотнительное (О-кольцо)	3
B	S621-012001	Кольцо уплотнительное (О-кольцо)	4
C	S621-011001	Кольцо уплотнительное (О-кольцо)	4
D	S631-014004	Кольцо уплотнительное (О-кольцо)	1
K	31Y1-35190	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE NOTE
K1-4	Y171-024004	Кольцо уплотнительное (О-кольцо)	2
