Редуктор хода (H/WALKER,Тип 4,5) экскаватора гусеничного Hyundai R250LC-9
Редуктор хода (H/WALKER,Тип 4,5) экскаватора гусеничного Hyundai R250LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4179
Наименование:TRAVEL REDUCTION GEAR(H/WALKER,TYPE 4,5)
Версия:2014. 4.30 REV.14D

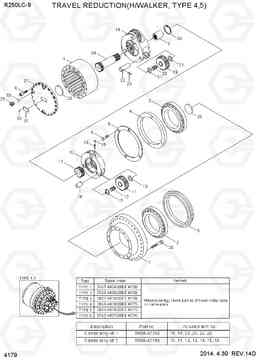

TRAVEL REDUCTION GEAR(H/WALKER,TYPE 4,5) R250LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | TRAVEL MOTOR ASSY | 1 |
SEE 4177, 4178
|
|
| 1 | 39Q8-42110 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 17 | 39Q8-42250 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 2 | 39Q8-42120 | подшипник ang.ball | 2 | ||
| 24 | 39Q8-42320 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 25 | 39Q6-42320 | плита тяги | 1 | ||
| 26 | 39Q8-42330 | плита тяги | 1 | ||
| 27 | 39Q8-42340 | Крышка | 1 | ||
| 28 | S109-18140D | Болт с шестигранной головкой (под шестигранник) | 25 | ||
| 29 | P220-110205 | Заглушка | 3 | ||
| 3 | 39Q8-42130 | Плавающее уплотнение (сальник) в сборе | 2 | ||
| 30 | S602-045001 | кольцо стопорное, C Тип | 1 | ||
| 31 | 39Q8-42350 | NAME PLATE | 1 | ||
| 32 | 39Q6-41800 | RIVET | 2 | ||
| 33 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 4 | 39Q8-42140 | кольцевая гайка | 1 | ||
| 5 | 39Q8-42150 | плита замок | 1 | ||
| 6 | S107-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 7 | 39Q8-42160 | Картер (корпус) | 1 | ||
| 8 | S129-070206 | Болт с шестигранной головкой (под шестигранник) | 22 | ||
| 9 | 39Q8-42170 | Муфта соединительная | 1 | ||
| 9 | 39Q8-42171 | Муфта соединительная | 1 | ||
| K | 39Q8-42180 | CARRIER ASST KIT 2 | 1 |
SEE ILLUST
|
|
| K | 39Q8-42260 | CARRIER ASST KIT 1 | 1 |
SEE ILLUST
|
|
| K10 | 39Q8-42190 | Водило (планетарной передачи) | 1 | ||
| K11 | 39Q8-42200 | Шестерня планетарная (сателлит) 2 | 3 | ||
| K12 | 39Q8-42210 | Подшипник роликовый игольчатый | 3 | ||
| K13 | 39Q8-42220 | Шайба упорная 2 | 6 | ||
| K14 | 39Q8-42230 | PIN-CARRIER 2 | 3 | ||
| K16 | 39Q8-42240 | контактный Solid 2 | 3 | ||
| K18 | 39Q8-42270 | CARRIER 1 | 1 | ||
| K19 | 39Q8-42280 | Шестерня планетарная (сателлит) 1 | 3 | ||
| K20 | 39Q8-42290 | игольчатый подшипник 1 | 3 | ||
| K21 | 39Q8-42300 | Шайба упорная 1 | 6 | ||
| K22 | 39Q8-42310 | PIN-CARRIER 1 | 3 | ||
| K23 | S472-600504 | Палец | 3 | ||
| N*-2 | 39Q8-42100 | Редуктор хода | 1 | ||
| N*-2 | 39Q8-42101 | Редуктор хода | 1 | ||
| N28 | S109-18140V | Болт с шестигранной головкой (под шестигранник) | 25 |
