Редуктор хода (Тип 6) экскаватора гусеничного Hyundai R250LC-9

Редуктор хода (Тип 6) экскаватора гусеничного Hyundai R250LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:417C

Наименование:TRAVEL REDUCTION GEAR(TYPE 6)

Версия:2013. 5.31 REV.13E

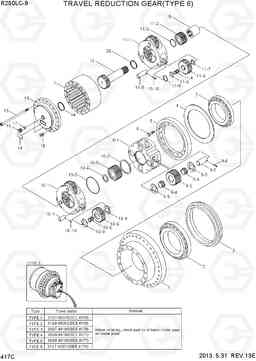

TRAVEL REDUCTION GEAR(TYPE 6) R250LC-9

Поз.	Код	Наименование	Кол	Прим.
*	@	TRAVEL MOTOR ASSY	1	SEE 417A
*-1	31Q7-40060	Редуктор хода	1
1	XKAQ-00474	Картер (корпус)	1
10	XKAQ-00484	Водило в сборе 2 (вторая передача)	1
10-1	XKAQ-00485	CARRIER-NO.2	1
10-10	XKAQ-00494	Палец	6
10-2	XKAQ-00486	Кольцо упорное	1
10-3	XKAQ-00487	Солнечная (центральная / планетарная) шестерня №3	1
10-4	XKAQ-00488	Кольцо упорное	1
10-5	XKAQ-00489	Кольцо	1
10-6	XKAQ-00490	Шестерня планетарная (сателлит) 2	3
10-7	XKAQ-00491	контактный № 2	3
10-8	XKAQ-00492	игла № 2 подшипника	3
10-9	XKAQ-00493	Шайба упорная №2	6
11	XKAQ-00495	Водило в сборе 1 (первая передача)	1
11-1	XKAQ-00496	Водило (планетарной передачи)	1
11-2	XKAQ-00497	Солнечная (центральная / планетарная) шестерня №2	1
11-3	XKAQ-00498	Кольцо	1
11-4	XKAQ-00499	Шестерня планетарная (сателлит) 1	3
11-5	XKAQ-00500	Палец стальной	3
11-6	XKAQ-00501	игла № 1 подшипник	3
11-7	XKAQ-00502	Шайба упорная №1-2	3
11-8	XKAQ-00503	Шайба упорная №1-2	3
11-9	XKAQ-00504	кольцо остановка	3
12	XKAQ-00505	Солнечная (центральная / планетарная) шестерня №1	1
13	XKAQ-00506	Крышка	1
14	XKAQ-00507	Кольцо упорное	1
15	XKAQ-00244	Болт с шестигранной головкой (под шестигранник)	20
16	XKAQ-00508	вилка гидравлическая	3
17	XKAQ-00509	Кольцо уплотнительное (О-кольцо)	3
18	XKAQ-00245	Винт шестигранник (торцевой ключ)	2
19	XKAQ-00510	NAME PLATE	1
2	XKAQ-00218	Подшипник, главный	2
20	XKAQ-00789	Кольцо упорное	1
3	XKAQ-00219	Плавающее уплотнение (сальник)	1
4	XKAQ-00220	Прокладка	1
5	XKAQ-00475	Тарелка клапана	1
6	XKAQ-00222	Болт с шестигранной головкой (под шестигранник)	12
7	XKAQ-00476	Шестерня коронная (кольцевая, планетарная)	1
8	XKAQ-00225	Муфта соединительная	1
9	XKAQ-00477	Водило в сборе 3 (третья передача)	1
9-1	XKAQ-00478	CARRIER-NO.3	1
9-2	XKAQ-00479	Шестерня планетарная (сателлит) 3	4
9-3	XKAQ-00480	контактный № 3	4
9-4	XKAQ-00481	иглы № 3 подшипника	8
9-5	XKAQ-00482	Шайба упорная №3	8
9-6	XKAQ-00483	Палец	4
