Гидроцилиндр рукояти экскаватора гусеничного Hyundai R250LC-9
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R250LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:ARM CYLINDER
Версия:2009. 9. 8 REV.9J

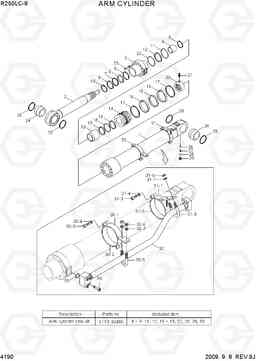

ARM CYLINDER R250LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q7-50130 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-32191 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-32200 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-121000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-28090 | Кольцо | 1 | ||
| 14 | 31Y1-32360 | Поршень | 1 | ||
| 2 | 31Y1-32260 | Шток в сборе | 1 | ||
| 20 | 31YC-68090 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 61Q6-97420 | Втулка поршневого пальца | 2 | ||
| 26 | 31YC-2A070 | Клапан обратный | 1 | ||
| 27 | 31YC-99071 | винтовая пружина | 1 | ||
| 29 | P220-110103 | Заглушка | 1 | ||
| 3 | 31Y1-32321 | Сальник | 1 | ||
| 30 | 31Y1-32380 | группа в сборе R | 1 | ||
| 30-1 | 31Y1-32390 | Хомут | 1 | ||
| 30-2 | 31YC-31460 | BAND | 1 | ||
| 30-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30-4 | S411-120002 | Шайба пружинная | 2 | ||
| 30-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 30-6 | S205-101002 | Гайка | 2 | ||
| 30-7 | S411-100002 | Шайба пружинная | 2 | ||
| 31 | 31Y1-32400 | группа в сборе б | 1 | ||
| 31-1 | 31Y1-32410 | Хомут | 1 | ||
| 31-2 | 31Y1-32420 | Хомут | 1 | ||
| 31-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31-4 | S411-120002 | Шайба пружинная | 2 | ||
| 31-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 31-6 | S205-101002 | Гайка | 2 | ||
| 31-7 | S411-100002 | Шайба пружинная | 2 | ||
| 32 | 31Y1-32430 | Трубка в сборе - R | 1 | ||
| 34 | S107-120554 | Болт | 4 | ||
| 4 | S732-105040 | Втулка | 1 | ||
| 5 | Y191-112000 | Кольцо стопорное | 1 | ||
| K | 31Y1-32450 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-135004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-CP135 | Кольцо | 1 | ||
| K15 | Y420-145000 | Уплотнение | 1 | ||
| K16 | Y310-145003 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-145102 | Пыльник | 2 | ||
| K18 | S632-080004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-080003 | Кольцо | 2 | ||
| K22 | S632-145004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K25 | Y020-090100 | Пыльник | 4 | ||
| K28 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-105013 | уплотнение штока | 1 | ||
| K7 | Y180-105120 | Кольцо | 1 | ||
| K8 | Y240-105012 | Кольцевой буфер | 1 | ||
| K9 | Y110-105011 | стеклоочиститель пыли | 1 |
