Цилиндр ковша экскаватора гусеничного Hyundai R250LC-9
Цилиндр ковша экскаватора гусеничного Hyundai R250LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BUCKET CYLINDER
Версия:2011.12.31 REV.11M

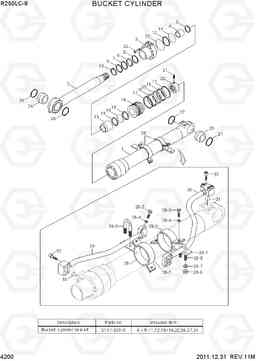

BUCKET CYLINDER R250LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q7-60110 | Гидроцилиндр ковша в сборе | 1 | ||
| * | 31Q7-60111 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-32680 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-32681 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-32690 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-104000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26070 | Кольцо | 1 | ||
| 14 | 31Y1-32850 | Поршень | 1 | ||
| 14 | 31Y1-32851 | Поршень | 1 | ||
| 2 | 31Y1-32760 | Шток в сборе | 1 | ||
| 2 | 31Y1-32761 | Шток в сборе | 1 | ||
| 20 | 31YC-68080 | Гайка | 1 | ||
| 20 | 31YC-68045 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-180854 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 61Q6-05580 | Втулка поршневого пальца | 1 | ||
| 25 | 61Q6-97410 | Втулка поршневого пальца | 1 | ||
| 28 | 31Y1-32870 | Стяжной хомут | 2 | ||
| 28-1 | 31Y1-32880 | Хомут | 1 | ||
| 28-2 | 31YC-31520 | BAND | 1 | ||
| 28-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28-4 | S411-100002 | Шайба пружинная | 2 | ||
| 28-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 28-6 | S205-101002 | Гайка | 2 | ||
| 28-7 | S411-100002 | Шайба пружинная | 2 | ||
| 29 | 31Y1-30950 | Трубка в сборе - R | 1 | ||
| 3 | 31Y1-32810 | Сальник | 1 | ||
| 30 | 31Y1-32900 | Трубка в сборе (B) | 1 | ||
| 32 | S107-120554 | Болт | 8 | ||
| 4 | S732-090030 | Втулка | 1 | ||
| 5 | Y191-097000 | Кольцо стопорное | 1 | ||
| K | 31Y1-32910 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-120004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP120 | Кольцо | 1 | ||
| K15 | Y420-130000 | Уплотнение | 1 | ||
| K16 | Y310-130203 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-130002 | Пыльник | 2 | ||
| K17 | Y440-130000 | Пыльник | 2 | ||
| K18 | S632-065004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-065003 | Кольцо | 2 | ||
| K22 | S632-130004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K26 | Y020-080000 | Пыльник | 2 | ||
| K27 | Y020-090100 | Пыльник | 2 | ||
| K31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-090013 | уплотнение штока | 1 | ||
| K7 | Y180-090020 | Кольцо | 1 | ||
| K8 | Y240-090012 | Кольцевой буфер | 1 | ||
| K9 | Y110-090011 | стеклоочиститель пыли | 1 |
