CONSOLE BOX(RH) экскаватора гусеничного Hyundai R250LC-9
CONSOLE BOX(RH) экскаватора гусеничного Hyundai R250LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6130
Наименование:CONSOLE BOX(RH)
Версия:2012. 5.31 REV.12E

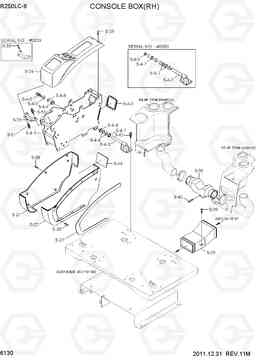

CONSOLE BOX(RH) R250LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 5 | @ | BOTTOM PLATE SUB ASSY | 1 | ||
| 5-21 | 71Q6-22050 | крышку консоли низкий, относительной влажности | 1 | ||
| 5-21 | 71Q6-22050GG | крышку консоли низкий, относительной влажности | 1 | ||
| 5-22 | 71Q6-22010 | крышку консоли низкий, LH | 1 | ||
| 5-22 | 71Q6-22010GG | крышку консоли низкий, LH | 1 | ||
| 5-23 | 71Q6-21610 | Кронштейн консольный до | 1 | ||
| 5-24 | 71Q6-22070 | Консоль прикрыть, относительной влажности | 1 | ||
| 5-24 | 71Q6-22070GG | Консоль прикрыть, относительной влажности | 1 | ||
| 5-27 | 71Q6-22030 | крышку консоли отделка | 1 | ||
| 5-29 | 71Q6-22590 | канал сиденья | 1 | ||
| 5-30 | 71Q6-22280 | канал вентиляции (1) | 1 | ||
| 5-38 | S002-06010B | SCREW-TRUS HEAD | 12 | ||
| 5-39 | S002-06015B | SCREW-TRUS HEAD | 4 | ||
| 5-4 | 71Q6-21301 | Консольная рама в сборе | 1 | ||
| 5-4 | 71Q6-23690 | Консольная рама в сборе | 1 | ||
| 5-4-1 | 71Q4-21341 | рамка ва консоли | 1 | ||
| 5-4-2 | 71Q6-21311 | Кронштейн ва консоли | 1 | ||
| 5-4-2 | 71Q6-23720 | Кронштейн ва консоли | 1 | ||
| 5-4-3 | 71Q6-21420 | Уплотнительная втулка | 1 | ||
| 5-4-4 | S731-020020 | Втулка | 2 | ||
| 5-4-5 | S275-12000B | Гайка самоблокирующаяся | 1 | ||
| 5-4-5 | S037-102016 | Болт | 1 | ||
| 5-4-6 | 71Q6-22690 | прокладка вокруг | 1 | ||
| 5-4-6 | 71Q6-23700 | прокладка (2.0t) тур | 1 | ||
| 5-4-7 | 71Q6-22631 | прокладка (1.0T) пульта | 4 | ||
| 5-4-7 | 71Q6-22631 | прокладка (1.0T) пульта | 1 | ||
| 5-4-8 | 71Q6-23080 | прокладка (1.0T) пульта | 3 | ||
| 5-42 | S035-082026 | Болт | 4 | ||
| 5-43 | S151-050106 | SCREW-TAPPING | 5 | ||
| 5-46 | 71Q6-22670 | PROTECTOR | 1 | ||
| 5-46 | 71Q6-22672 | PROTECTOR | 1 | ||
| 5-51 | S035-061526 | Болт | 2 |
