UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R260LC-9A

Код подсистемы:3120

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:

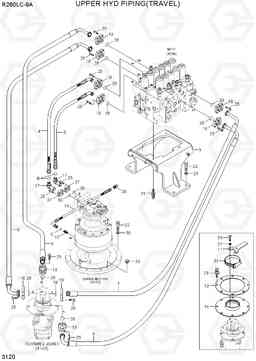

UPPER HYD PIPING(TRAVEL) R260LC-9A

Поз.	Код	Наименование	Кол	Прим.
10	31N1-40951	Крышка Т / совместное	1
11	31N1-40961	Кронштейн т / совместное	1
12	X500-430003	Разъем	1
13	31EN-12360	Палец для зуба ковша	1
14	31N1-40941	резиновая т / совместное	1
17	31N8-16210	Колено 90, фланец	2
18	P173-160104	фланец гидрокси, сплит	20
19	31QB-21091	шланг в сборе тыс, 0x90	1
20	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
21	S037-124026	Болт	3
22	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
23	S017-24085D	Болт с шестигранной головкой (под шестигранник)	9
24	S037-102026	Болт	8
25	S109-100306	Болт с шестигранной головкой (под шестигранник)	48
27	S411-140006	Шайба пружинная	3
28	Y171-024004	Кольцо уплотнительное (О-кольцо)	10
29	S441-200006	Шайба	4
3	31Q6-13261	BRACKET-MCV MTG	1
30	S441-240006	Шайба	9
31	S520-130000	Зажим	1
33	S981-243000	Пробка (заглушка)	2
35	31Q9-11600	Выпускной клапан	1
36	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
37	P173-120102	фланец гидрокси, сплит	4
4	P950-167319	HOSE ASSY ORFS, FLG 0x45	1
5	P950-167318	HOSE ASSY ORFS, FLG 0x45	1
6	31Q7-11270	Рукав высокого давления (РВД)	1
7	31Q7-11280	Рукав высокого давления (РВД)	1
8	31Q7-11290	Рукав высокого давления (РВД)	1
9	31Q7-11300	Рукав высокого давления (РВД)	1
B	S621-021001	О кольцо	2
C	S621-012001	Кольцо уплотнительное (О-кольцо)	1
