Поворотный редуктор (тип 3) экскаватора гусеничного Hyundai R260LC-9A

Поворотный редуктор (тип 3) экскаватора гусеничного Hyundai R260LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:4115

Наименование:SWING REDUCTION GEAR (TYPE 3)

Версия:2014. 7.31 REV.14G

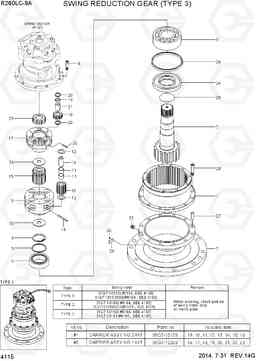

SWING REDUCTION GEAR (TYPE 3) R260LC-9A

Поз.	Код	Наименование	Кол	Прим.
K	39Q7-12170	Водило в сборе 2 (вторая передача)	1	SEE ILLUST
*	@	SWING MOTOR ASSY	1	SEE 4107
*-2	39Q7-12100	Поворотный редуктор	1
1	39Q7-12110	Шестерня коронная (кольцевая, планетарная)	1
2	39Q7-12120	Вал приводной (ведущий)	1
24	39Q7-12260	Втулка (распорная)	1
25	S632-120001	Кольцо уплотнительное (О-кольцо)	1
26	39Q6-12350	Сальник	1
27	39Q6-41450	Палец	2
28	S109-16045D	Болт с шестигранной головкой (под шестигранник)	12
29	39Q7-12270	NAME PLATE	1
29	39Q7-12271	NAME PLATE	1
3	39Q7-12130	BEARING-ROLLER(MAIN)	1
30	39Q6-41800	RIVET	2
31	P220-430204	вилка с шестигранной	1
4	39Q7-12140	BEARING-ROLLER(SUB)	1
5	39Q7-12150	PLATE-THRUST	1
6	S751-095004	Кольцо	1
7	39Q7-12160	CASING	1
8	S109-100306	Болт с шестигранной головкой (под шестигранник)	10
9	39Q7-12180	Водило (планетарной передачи)	1
K	39Q7-12200	Водило в сборе 1 (первая передача)	1	SEE ILLUST
K10	39QB-12200	Шестерня планетарная (сателлит) 2	4
K11	39Q8-42290	игольчатый подшипник 1	8
K12	39QB-12220	Шайба упорная 2	8
K13	39QB-12230	PIN-CARRIER 2	4
K14	S472-800364	Палец	4
K15	39Q7-12190	Солнечная (центральная / планетарная) шестерня №2	1
K16	39QB-12330	THRUST PLATE	2
K17	39Q7-12210	CARRIER 1	1
K18	39Q7-12220	Шестерня планетарная (сателлит) 1	3
K19	39Q6-12280	игольчатый подшипник 1	3
K20	39Q7-12230	Шайба упорная 1	6
K21	39Q7-12240	PIN-CARRIER 1	3
K22	S472-600364	Палец	3
K23	39Q7-12250	Солнечная (центральная / планетарная) шестерня №1	1
