QUICK HYDRAULIC CLAMP PIPING экскаватора гусеничного Hyundai R25Z-9A

QUICK HYDRAULIC CLAMP PIPING экскаватора гусеничного Hyundai R25Z-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3500

Наименование:QUICK HYDRAULIC CLAMP PIPING

Версия:

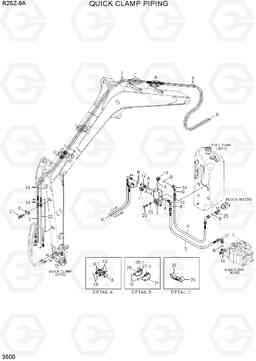

QUICK HYDRAULIC CLAMP PIPING R25Z-9A

Поз.	Код	Наименование	Кол	Прим.
11	X500-110001	Разъем	1
12	X511-104513	Соединитель	1
13	X520-110001	Штуцер 90 orfs	2
14	X850-515100	Колено 90 поворотный, ORFS	1
15	P913-045017	Шланг в сборе	2	ARM 1.12M, STD
15	P913-045022	Шланг в сборе	2	ARM 1.35M
16	X840-535153	Переходник	1
18	S621-011001	Кольцо уплотнительное (О-кольцо)	12
2	31M9-20060	Встроенный клапан в сборе	1
20	S015-080506	Болт с шестигранной головкой (под шестигранник)	2
21	S035-082526	Болт	2
22	35MK-90030	Трубка в сборе	1
23	S411-080006	Шайба пружинная	2
25	X840-515151	Переходник	1
26	31L7-10190	Зажим трубки	4
27	35MK-90130	TERMINAL ASSY-LH	1
27-1	X540-120001	Разъем ORFS	1
28	35MK-90140	TERMINAL ASSY-RH	1
28-1	X540-120001	Разъем ORFS	1
3	35MK-90020	Трубка в сборе	1
4	X420-042015	Шалнг	1
5	P930-045039	Шланг в сборе	1
6	P930-045048	Шланг в сборе	2
7	P913-045031	Шланг в сборе	2
8	31M8-90131	Терминал в сборе	1
8-1	X540-120001	Разъем ORFS	2
9	31M6-75091	Трубный зажим	2
A	S631-011004	Кольцо уплотнительное (О-кольцо)	4
B	S621-011001	Кольцо уплотнительное (О-кольцо)	7
C	S621-014001	Кольцо уплотнительное (О-кольцо)	1
