Гидроцилиндр рукояти экскаватора гусеничного Hyundai R25Z-9A

Гидроцилиндр рукояти экскаватора гусеничного Hyundai R25Z-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:4610

Наименование:ARM CYLINDER

Версия:

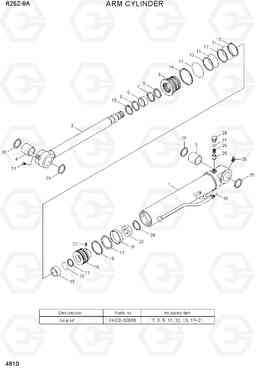

ARM CYLINDER R25Z-9A

Поз.	Код	Наименование	Кол	Прим.
*	31MK-50124	Гидроцилиндр рукояти в сборе	1
1	XKCD-02136	TUBE ASS'Y	1
10	XKCD-00605	Кольцо	1
14	XKCD-01311	Шайба	1
15	XKCD-01365	CUSHION RING	1
16	XKCD-02139	Поршень	1
2	XKCD-01824	Втулка поршневого пальца	1
22	XKCD-02522	установочный винт	1
23	XKCD-01352	с / поршень	1
24	XKCD-01353	STOP RING	1
25	XKCD-01354	CHECK	1
26	XKCD-00984	Пружина	1
27	XKCD-00453	SUPPORT-SPRING	1
28	XKCD-00986	подключите шестигранной головкой	1
29	XKCD-01355	стеклоочиститель контактный	4
3	XKCD-02137	Шток в сборе	1
30	XKCD-01024	Масленка	1
31	XKCD-01048	Масленка	1
32	XKCD-00697	Кольцо уплотнительное (О-кольцо)	2
4	XKCD-01824	Втулка поршневого пальца	1
5	XKCD-02138	Крышка стержень	1
6	XKCD-01361	втулка штока	1
K	XKCD-02688	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K11	XKCD-01138	Кольцо уплотнительное (О-кольцо)	2
K12	XKCD-01310	Кольцо	3
K13	XKCD-00848	Кольцо уплотнительное (О-кольцо)	1
K17	XKCD-01313	Уплотнение	1
K18	XKCD-02140	Кольцо изнашиваемое	1
K19	XKCD-01315	Пыльник	2
K20	XKCD-01370	Кольцо уплотнительное (О-кольцо)	1
K21	XKCD-01371	BACK UP RING	1
K7	XKCD-01308	U-PACKING	1
K8	XKCD-01362	Кольцо	1
K9	XKCD-01309	стеклоочиститель пыли	1
