RH ELECTRIC(CLUSTER TYPE 2) экскаватора гусеничного Hyundai R260LC-9S
RH ELECTRIC(CLUSTER TYPE 2) экскаватора гусеничного Hyundai R260LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:RH ELECTRIC(CLUSTER TYPE 2)
Версия:2013. 7.31 REV.13G

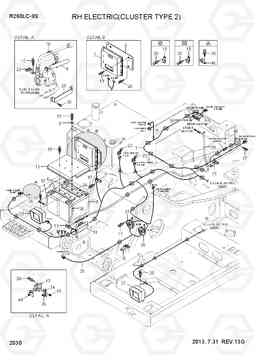

RH ELECTRIC(CLUSTER TYPE 2) R260LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21Q7-16100 | Электропроводка на раму | 1 | ||
| 1 | 21Q7-16101 | Электропроводка на раму | 1 | ||
| 1-1 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 1-2 | 21EA-50570 | диод fe3d | 1 |
NOT SHOWN
|
|
| 11 | 21Q6-60301 | COVER ASSY батарею | 1 | ||
| 11 | 21Q4-60300 | COVER ASSY батарею | 1 | ||
| 12 | S035-083026 | Болт | 6 | ||
| 12 | S035-083026 | Болт | 8 | ||
| 13 | S035-082026 | Болт | 8 | ||
| 15 | 31L7-10200 | Зажим трубки | 5 | ||
| 16 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 17 | S035-081526 | Болт | 4 | ||
| 18 | E127-3158 | Группа топливный насос | 1 |
W/ F/PUMP
|
|
| 19 | 31L7-10190 | Зажим трубки | 12 | ||
| 2 | 21Q7-32180 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 2 | 21Q7-32181 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 20 | 21Q6-11150 | Жгут проводов | 1 |
BOOM SAFETY
|
|
| 21 | S520-035000 | Зажим | 1 |
W/ F/PUMP
|
|
| 22 | 21QB-60700 | Фара в сборе | 2 | ||
| 22-1 | S866-240650 | BULB | 1 |
NOT SHOWN
|
|
| 23 | 25D1-10640 | Скоба (хомут) | 4 | ||
| 26 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 27 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 28 | S035-082526 | Болт | 4 | ||
| 29 | 21QB-20080 | плита зажим | 1 |
W/ F/PUMP
|
|
| 3 | 21Q6-16310 | плита MCU | 1 | ||
| 30 | S037-102026 | Болт | 34 | ||
| 30 | S037-102026 | Болт | 38 | ||
| 31 | 21QA-70010 | Реле батареи | 1 | ||
| 33 | S017-102656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 34 | 21Q4-01160 | выключатель, 30а | 1 | ||
| 34 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 35 | 21M9-01170 | выключатель, 60а | 1 | ||
| 35 | 21M9-01171 | выключатель, 60а | 1 | ||
| 36 | 21N4-01400 | Кабель | 1 | ||
| 37 | 21EC-40320 | Кабель | 1 | ||
| 37 | 21EM-11000 | Кабель | 1 | ||
| 38 | 21E2-60220 | Кабель | 1 | ||
| 38 | 21E2-60140 | Кабель | 1 | ||
| 39 | 21N6-21200 | кабель (войлок ры стартер) | 1 | ||
| 40 | S141-040206 | Винт с потайной головкой | 4 | ||
| 40 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 42 | 21Q8-22300 | выключатель цепи анода | 2 | ||
| 42 | 21Q6-14101 | Пластина | 1 | ||
| 45 | 31L7-10350 | Зажим | 6 | ||
| 46 | 21N4-46800 | зуммер назад | 1 | ||
| 47 | S037-101526 | Болт | 1 | ||
| 48 | 31L7-10210 | модули зажим для труб | 1 | ||
| 5 | 21E6-20270 | Батарея аккумуляторная | 2 | ||
| 6 | 21Q4-60400 | бар батареи | 2 | ||
| 7 | 31L7-10230 | зажим | 1 | ||
| 8 | 21EN-30570 | Плоская шайба | 2 | ||
| 9 | 21Q6-21660 | сливной шланг | 1 |
W/ F/PUMP
|
