AIR COMPRESSOR ASSY экскаватора гусеничного Hyundai R260LC-9S

Код подсистемы:2120

Наименование:AIR COMPRESSOR ASSY

Версия:2014. 4.30 REV.14D

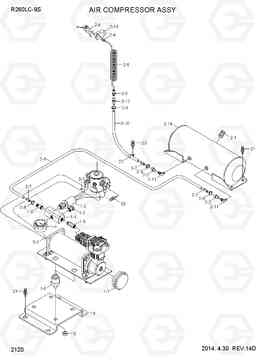

AIR COMPRESSOR ASSY R260LC-9S

Поз.	Код	Наименование	Кол	Прим.
*	21Q6-90611	набор воздушный компрессор	1
*	21Q6-90612	набор воздушный компрессор	1
1	21Q4-90623	воздушный компрессор	1
1	21Q4-90624	воздушный компрессор	1
1-1	XKCN-00035	DISTRIBUTOR	1
1-2	XKCN-00020	Датчик давления (переключатель, реле)	1
1-2	21Q4-91600	Датчик давления (переключатель, реле)	1
1-3	XKCN-00036	предохранительный клапан	1
1-4	XKCN-00037	манометрическое давление	1
1-5	XKCN-00038	Клапан обратный	1
1-6	XKCN-00001	Гнездо почты	1
1-6	21Q4-40200	ELBOW-COUPLER	1
1-7	XKCN-00039	Фильтр воздушный	1
1-8	XKCN-00006	Болт резиновый прокладной	4
2	21Q8-90631	бак воздуха	1
2-1	XKCN-00008	Болт слива	1
2-10	XKCN-00029	воздушный шланг	1
2-11	XKCN-00002	Колено 90	2
2-12	XKCN-00018	ниппель гнездо	1
2-13	XKCN-00019	Зажим пистолет	1
2-14	C11-16	Бак	1
2-2	XKCN-00001	Гнездо почты	2
2-3	XKCN-00009	плагин гайка	1
2-4	XKCN-00010	Гнездо гайка	1
2-5	XKCN-00011	шланг катушки	1
2-6	XKCN-00012	пистолет воздуха	1
2-7	XKCN-00013	плагин ниппель	3
2-8	XKCN-00014	Группа шланг	4
2-9	XKCN-00028	воздушный шланг	1
20	S035-061526	Болт	2
21	S037-122026	Болт	8
22	31L7-10340	модули зажим для труб	1
23	S037-101526	Болт	1
3	21Q4-90640	Реле в сборе	1
3-1	XKCN-00021	плагин 1P	1
3-2	XKCN-00022	плагин 2р	1
4	21Q6-90650	Кронштейн	1
5	S275-080006	Гайка самоблокирующаяся	8
