UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R260LC-9S
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R260LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2014. 2.28 REV.14B

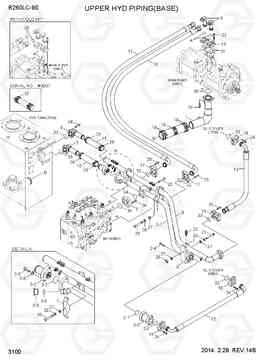

UPPER HYD PIPING(BASE) R260LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q7-13010 | Трубка в сборе | 1 | ||
| 10 | 31Q7-13050 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31Q7-13051 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31Q7-15720 | HOSE ASSY(HI-GRADE) | 1 | ||
| 11 | 31Q7-13060 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31Q7-13061 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31Q7-15730 | HOSE ASSY(HI-GRADE) | 1 | ||
| 12 | 31Q7-11183 | шланг в сборе FLG 90x90 | 1 | ||
| 13 | 31Q7-11191 | Шланг в сборе | 1 | ||
| 14 | 31N6-11190 | Зажим | 4 | ||
| 14 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 14 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 15 | 31N8-13080 | Рукав высокого давления (РВД) | 2 | ||
| 16 | P760-102040 | Рукав высокого давления (РВД) | 1 | ||
| 16 | P760-102042 | Шланг резиновый, низкая | 1 | ||
| 17 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 18 | P173-240107 | фланец гидрокси, сплит | 8 | ||
| 19 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 2 | 31Q7-13020 | трубы югу сборе возврат | 1 | ||
| 2-1 | 31Q7-13030 | ва в обратном трубопроводе | 1 | ||
| 2-2 | 31ER-11121 | Клапан обратный | 1 | ||
| 2-3 | 31Q6-11110 | проверить обратный клапан | 1 | ||
| 2-4 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2-6 | S403-12200B | Плоская шайба | 2 | ||
| 2-7 | Y172-003004 | О кольцо | 2 | ||
| 2-8 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 2-9 | S621-021001 | О кольцо | 1 | ||
| 20 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21 | S017-120956 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 22 | S037-123026 | Болт | 2 | ||
| 23 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 24 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 25 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S205-12100B | Гайка | 1 | ||
| 27 | S403-12200B | Плоская шайба | 4 | ||
| 28 | S411-120006 | Шайба пружинная | 3 | ||
| 29 | S572-640006 | Зажим | 8 | ||
| 29 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 3 | 31Q7-13070 | в сборе обратный трубопровод | 1 | ||
| 30 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 31 | 31Q8-01900 | Кольцо уплотнительное (О-кольцо) | 2 |
W/COLD KIT
|
|
| 32 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 32 | 31Q8-02400 | Кольцо уплотнительное (О-кольцо) | 2 |
W/COLD KIT
|
|
| 33 | Y172-003004 | О кольцо | 6 | ||
| 34 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | 32Q8-01800 | О кольцо (уплотнение тип замка) | 2 |
W/COLD KIT
|
|
| 5 | 31Q6-11021 | Трубка | 2 | ||
| 6 | 31Q6-11030 | Фланец | 1 | ||
| 7 | 31Q6-11140 | Трубный зажим | 3 | ||
| 8 | 31Q6-11511 | Кронштейн | 1 | ||
| 9 | 31N6-15200 | Колено фланцевое | 2 |
