BREAKER ASSY(1/3) экскаватора гусеничного Hyundai R260LC-9S
BREAKER ASSY(1/3) экскаватора гусеничного Hyundai R260LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4400
Наименование:BREAKER ASSY(1/3)
Версия:2013. 1.31 REV.13A

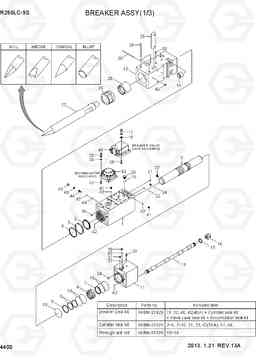

BREAKER ASSY(1/3) R260LC-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-4 | @ | DECAL ASSY | 1 |
SEE 4420
|
|
| K | XKBN-01920 | SEAL KIT-BREAKER | 1 |
SEE ILLUST
|
|
| S | XKBN-01029 | Комплект стяжных (уплотнительных) болтов | 1 |
SEE ILLUST
|
|
| * | 31Q7-81110 | гидрокси выключатель в сборе | 1 |
MOIL+WEDGE
|
|
| *-1 | @ | MAIN BODY ASSY | 1 | ||
| *-5 | @ | HOSE ASSY | 1 |
SEE 4420
|
|
| 1 | XKBN-01041 | цилиндр | 1 | ||
| 11 | XKBN-01051 | Крышка головки | 1 | ||
| 12 | XKBN-01911 | Глава передняя | 1 | ||
| 17 | XKBN-01052 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 18 | XKBN-00904 | Стопорная шайба рифленая (с насечкой) | 8 | ||
| 20 | XKBN-00878 | подключите шестигранной головкой | 2 | ||
| 22 | XKBN-00879 | подключите шестигранной головкой | 1 | ||
| 24 | XKBN-00900 | подключите шестигранной головкой | 1 | ||
| 25 | XKBN-01047 | Кольцо упорное | 1 | ||
| 26 | XKBN-01915 | крышка передней (туго) | 1 | ||
| 27 | XKBN-01916 | долото MOIL | 1 |
STD
|
|
| 27 | XKBN-01917 | долото клин | 1 |
STD
|
|
| 27 | XKBN-01918 | долото коническая | 1 |
OPT
|
|
| 27 | XKBN-01919 | долото тупой | 1 |
OPT
|
|
| 28 | XKBN-01048 | контактный остановка | 5 | ||
| 29 | XKBN-01049 | контактный долото | 2 | ||
| 30 | XKBN-00892 | Масленка | 1 | ||
| 31 | XKBN-00899 | воздушный колпак югу сборе | 1 | ||
| 33 | XKBN-00898 | COUPLING-SCREW | 1 | ||
| 34 | XKBN-00901 | контактный стук | 2 | ||
| 35 | XKBN-01019 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | XKBN-00904 | Стопорная шайба рифленая (с насечкой) | 4 | ||
| 37 | XKBN-00919 | Катушка хели | 4 | ||
| 38 | XKBN-00888 | Катушка хели | 8 | ||
| 39 | XKBN-00900 | подключите шестигранной головкой | 1 | ||
| 41 | XKBN-00881 | подключите шестигранной головкой | 5 | ||
| 43 | XKBN-00893 | плагин полый | 3 | ||
| 44 | XKBN-00883 | Клапан автоматического управления | 1 | ||
| 45 | XKBN-00884 | Стопорная шайба рифленая (с насечкой) | 1 | ||
| 46 | XKBN-00885 | Гайка | 1 | ||
| 49 | @ | CASE ASSY-VALVE | 1 |
SEE 4410
|
|
| 5 | XKBN-01045 | Поршень | 1 | ||
| 50 | @ | ACCUMULATOR ASSY | 1 |
SEE 4410
|
|
| 6 | XKBN-01036 | втулка цилиндра | 1 | ||
| K | XKBN-01921 | Ремкомплект гидроцилиндра (набор прокладок) | 1 |
SEE ILLUST
|
|
| K10 | XKBN-01040 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| K19 | XKBN-00877 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKBN-01042 | Кольцевой буфер | 1 | ||
| K21 | XKBN-00181 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K23 | XKBN-00539 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K3 | XKBN-01043 | U-PACKING | 1 | ||
| K32 | XKBN-00539 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K4 | XKBN-01038 | печать шаг | 1 | ||
| K40 | XKBN-00539 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K42 | XKBN-00015 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| K47 | XKBN-01012 | Кольцо | 1 | ||
| K48 | XKBN-00887 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K7 | XKBN-01037 | кольцо Quad | 1 | ||
| K8 | XKBN-01038 | печать шаг | 2 | ||
| K9 | XKBN-01039 | Кольцевой буфер | 1 | ||
| S13 | XKBN-01030 | Стяжной (уплотнительный) болт | 4 | ||
| S14 | XKBN-01031 | ореха ерш | 4 | ||
| S15 | XKBN-01032 | Шайба | 4 | ||
| S16 | XKBN-01033 | Гайка | 4 |
